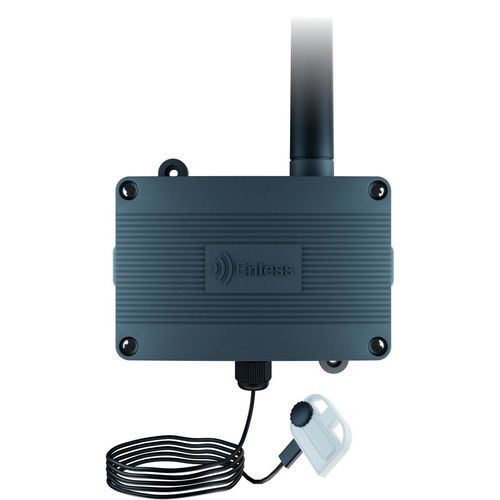

Sensor óptico de consumo de energía TX PULSE LED 600-038

de luzde detecciónpara montaje en superficie

Descripción general Diseñado para la lectura remota de contadores, este sensor LoRaWAN se fija en el LED de los contadores eléctricos. Cada destello LED corresponde a un valor de consumo específico; el sensor determina el consumo contando los destellos del LED.

Características clave

• Sensor óptico que cuenta los destellos LED en contadores eléctricos.
• 5 destellos = 1 pulso; el dispositivo transmite periódicamente el recuento de pulsos por radio.
• Fijación no intrusiva: cabezal de lectura óptico adherido a la interfaz LED del contador con la tira adhesiva incluida.
• Compatible con todos los tipos de destellos visibles (excepto infrarrojos).
• Duración de destello soportada: 3 ms a 100 ms.
• Frecuencia de transmisión: 5 minutos por defecto (configurable).
• Rendimiento radio: tecnología LoRa para comunicación de largo alcance (típ. >5 km en terreno abierto).
• Batería de litio reemplazable 3,6 V tipo D; vida útil muy larga (hasta 15 años según configuración y entorno).
• Protección de la caja: IP65 / NEMA 4 para uso de campo.

Lectura óptica El cabezal óptico LED suministrado se monta sobre el LED del contador. Detecta y cuenta los destellos visibles emitidos por el contador y convierte los destellos en pulsos (5 destellos = 1 pulso). El sensor almacena los pulsos contados y los transmite periódicamente para la lectura remota, método no intrusivo compatible con contadores eléctricos comunes.

Batería y alimentación

• Alimentación: batería de litio 3,6 V tipo D (reemplazable).
• Referencia de batería de reemplazo: BAT D 1000-031.
• Vida de la batería: hasta 15 años según frecuencia de transmisión y entorno.

Conectividad y modos

• Protocolos soportados: LoRaWAN y LoRa Easy.
• Modo LoRaWAN: transmite por redes LoRaWAN públicas o privadas. Los datos pueden decodificarse y mapearse a tablas Modbus u objetos BACnet para integración en BMS.
• Modo LoRa Easy: envía datos a receptores LoRa Easy (versiones Modbus, BACnet y HTTP). Un receptor puede recopilar datos de varios sensores y reenviarlos como Modbus, BACnet o JSON/HTTP.
• Clase LoRaWAN: Clase A.

Modelos disponibles EU868 — Número de pieza: TX PULSE LED 600-038; US915 — Número de pieza: TX PULSE LED 600-138

Aplicaciones / Usos

• Lectura remota de contadores eléctricos (lectura óptica no intrusiva de LED).
• Integración en sistemas de gestión de edificios (BMS) mediante pasarela LoRaWAN o receptores LoRa Easy.
• Despliegues que requieren larga autonomía de batería y bajo mantenimiento.

Especificaciones

• Protocolos soportados: LoRaWAN y LoRa Easy.
• Versiones LoRaWAN: 1.0.2 y 1.0.4 (según variante).
• Clase LoRaWAN: Clase A.
• Frecuencia radio: EU868 o US915 (según modelo).
• Dimensiones: A 118 x H 79 x P 43 mm.
• Indice de protección de la caja: IP65 (NEMA 4).
• Sonda: cabezal de lectura LED óptico.
• Tipos de destello soportados: todos los destellos visibles (excepto IR).
• Duración de destello: 3 ms – 100 ms.
• Frecuencia de transmisión: 5 min (por defecto) — configurable.
• Alimentación: batería de litio 3,6 V tipo D — reemplazable.
• Vida de la batería: hasta 15 años.
• Batería de reemplazo: BAT D 1000-031.
• LEDs de estado: 3 indicadores.
• Certificaciones: modelo EU — CE, UKCA, LoRaWAN; modelo US — FCC, ISED, LoRaWAN.
