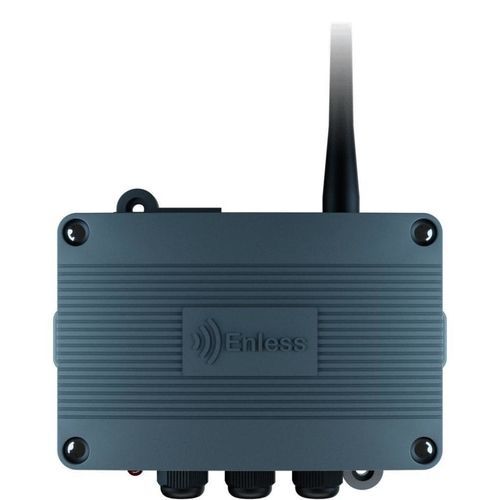

Módulo E/S digital TX IO 600-040

ModbusBACnetinalámbrico

Presentación
El TX IO 600-040 es un módulo de entradas/salidas LoRa Easy diseñado para integrar, sin cableado adicional, retroalimentación de estado y comandos de relés a una GTB (Modbus o BACnet). Dispone de 2 entradas de contacto seco, 4 salidas por relé y tres modos de funcionamiento: control remoto, control local y dispositivo a dispositivo (D2D). El receptor envía un comando radio. El actuador lo ejecuta.

Funciones principales

• Protocolo radio propietario: LoRa Easy (comunicación radio exclusivamente con receptor LoRa Easy Enless).
• 2 entradas de contacto seco para retroalimentación de estado.
• 4 salidas por relé (48V - 500mA) para accionar equipos.
• Tres modos de uso: Control remoto, Control local, Device-to-Device (D2D).
• Frecuencia radio: EU868.
• Antenna 1/4 de onda incluida.
• Montaje en riel DIN o atornillado.
• Índice de protección de la caja: IP60.
• Alimentación: 7.5 - 24 V DC.
• Certificaciones: CE, UKCA.

Modos de uso

• Control remoto: el actuador recibe comandos por radio de un receptor LoRa Easy (conectado a una GTB Modbus o BACnet). La GTB inicia los escenarios, el receptor transmite las órdenes y el actuador las ejecuta.
• Control local: el actuador funciona de forma autónoma y utiliza sus valores de entrada para accionar sus salidas por relé sin necesidad de diálogo con la GTB.
• Device to Device (D2D): el actuador puede recibir datos de hasta 4 sensores Enless y accionar sus relés en función de umbrales de alarma configurados en los transmisores.

Comunicación
El transmisor/actuador Enless es compatible con el protocolo radio LoRa Easy (protocolo propietario de Enless). La comunicación se realiza exclusivamente por radio LoRa Easy con un receptor LoRa Easy Enless (Modbus o BACnet). El producto no es compatible con LoRaWAN. Se puede utilizar un repetidor de señal si es necesario para mejorar el alcance radio.

Aplicaciones

• Accionamiento de relés desde una GTB (Modbus o BACnet).
• Integración de entradas de contacto seco para retroalimentación de estado de equipos.
• Automatización local basada en umbrales (p. ej., control según sensores Enless en modo D2D).

Características / especificaciones técnicas

• Modelo / Referencia: TX IO 600-040
• Protocolo soportado: LoRa Easy
• Frecuencia radio: EU868
• Antena: Antena 1/4 de onda incluida
• Dimensiones: L 118 x H 79 x P 43 mm
• Montaje: Riel DIN o atornillado
• Índice IP de la caja: IP60
• Alimentación: 7.5 - 24 V DC
• Entradas: 2 entradas de contacto seco
• Salidas: 4 salidas por relé (48V - 500mA)
• Modos de uso: Control remoto, Control local, D2D
• Configuración: Desde el receptor (modo control remoto) o desde el servidor del TX IO (modos control local y D2D)
• Certificaciones: CE, UKCA
