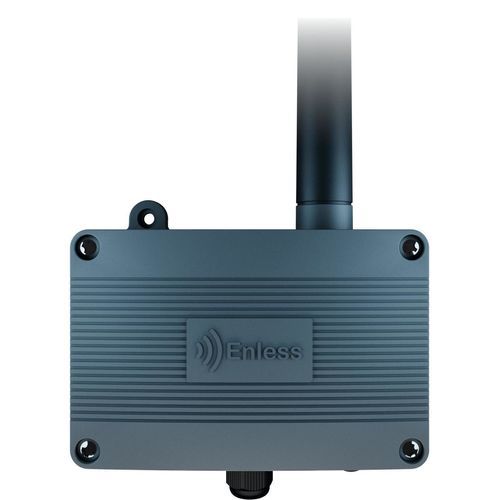

Transmisor inalámbrico para sensor con indicador luminoso TX 4/20 600-035

para sensorLEDde alta precisión

Presentación
El sensor 4/20mA LoRaWAN está diseñado para conectar una sonda 4/20mA. Mide la señal 4/20mA de la sonda y transmite los datos medidos por radio LoRa. Esto permite atender diversas aplicaciones (por ejemplo: medida de presión, detección de radón, medidas en temperaturas extremas).

Características principales

• Conexión de una sonda 4/20mA mediante bloque de bornes.
• Medición de la señal 4/20mA con resolución de 12 bits.
• Transmisión radio LoRa (gran alcance, > 5 km en campo abierto).
• Modos de comunicación: LoRaWAN (red pública o privada) y LoRa Easy (comunicación dedicada hacia receptor LoRa Easy).
• Compatibilidad de integración: decodificación nativa y mapeo de datos a registros Modbus u objetos BACnet para integración en GTB; posibilidad de enviar JSON a un servidor HTTP vía receptor LoRa Easy.
• Alimentación del sensor: batería de litio tipo D 3,6 V reemplazable (batería de repuesto suministrada).
• Autonomía: hasta 15 años (depende de parámetros de transmisión y del entorno).
• Indicadores de diagnóstico: 3 LEDs.

Modos de uso

• Modo LoRaWAN: transmisión en red LoRaWAN pública o privada. Compatible con gateways LoRaWAN del mercado.
• Modo LoRa Easy: envío a receptor LoRa Easy Enless (receptores disponibles en versiones Modbus, BACnet y HTTP). Los receptores LoRa Easy permiten la recepción y conversión de datos para una integración sencilla.

Modelos disponibles

• EU868 — Referencia: TX 4/20 600-035
• US915 — Referencia: TX 4/20 600-135

Recursos disponibles

• Ficha técnica (francés) — TX 4/20 600-035
• Ficha técnica (inglés) — TX 4/20 600-035
• Ficha técnica (inglés) — TX 4/20 600-135
• Declaración de conformidad UE
• Certificado FCC

Características / Especificaciones técnicas

• Protocolos soportados: LoRaWAN & LoRa Easy
• Versión LoRaWAN: 1.0.2 (RP001-1.02 revB) y 1.0.4 (RP002-1.0.3)
• Clase LoRaWAN: Clase A
• Frecuencias radio: EU868 (modelo EU868) y US915 (modelo US915)
• Dimensiones: L 118 x H 79 x P 43 mm
• Índice de protección caja: IP65 / NEMA 4
• Interfaz sensor: 4/20mA
• Resolución de medida: 12 bits
• Conexión de la sonda 4/20mA: bloque de bornes
• Alimentación de la sonda 4/20mA: se recomienda alimentación externa
• Periodicidad de transmisión: 5 minutos (por defecto) — configurable
• Alimentación interna: batería de litio tipo D 3,6 V — reemplazable
• Autonomía de batería: hasta 15 años (según configuración y entorno)
• Batería de repuesto recomendada: BAT D 1000-031
• LEDs: 3 LEDs de diagnóstico
• Certificaciones (EU868): CE, UKCA, LoRaWAN
• Certificaciones (US915): FCC, ISED, LoRaWAN
