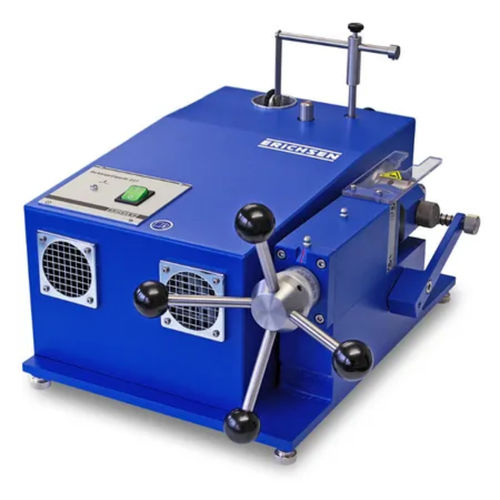

Máquina de prueba de deformación Model 227

semiautomáticamotorizadapara chapas

El equipo de ensayo de cordón Modelo 227 está diseñado para determinar numéricamente las propiedades técnicas de las pinturas de estampación y los recubrimientos plásticos en copas cilíndricas estándar de 33 mm. Forma un cordón definido en la copa bajo condiciones de deformación controladas y utiliza un fluido conductor para detectar eléctricamente las grietas, proporcionando mediciones reproducibles aptas para comparación directa.


Principio de ensayo
Las copas estándar (piezas de ensayo Erichsen para pinturas de estampación) se obtienen a partir de cinta recubierta mediante las prensas y máquinas de ensayo de copas ERICHSEN (modelos 212 y 242). Durante el embutido, el recubrimiento se somete a esfuerzos similares a las condiciones prácticas; la severidad de la deformación aumenta hacia el borde superior de la copa. El Modelo 227 forma un cordón hasta una profundidad definida, hasta alcanzar el límite de deformación de la pintura de estampación. Un fluido conductor humedece la superficie recubierta y penetra las grietas más finas; cuando el fluido alcanza el metal, una lectura eléctrica indica el grado de agrietamiento.


Contenido del suministro

• Equipo de ensayo de cordón, Modelo 227, sin herramienta de conformado del cordón

Características / especificaciones técnicas

• Accionamiento: Eléctrico
• Fusibles: 2 A
• Dimensiones: Ancho aprox. 300 mm; Alto aprox. 200 mm; Profundidad aprox. 400 mm
• Peso neto: aprox. 40 kg
• Potencia motor: 250 VA / 2780 min^-1
• Alimentación: 230 V ~ 0,5 kW
• Portátil / Estacionario: Estacionario
