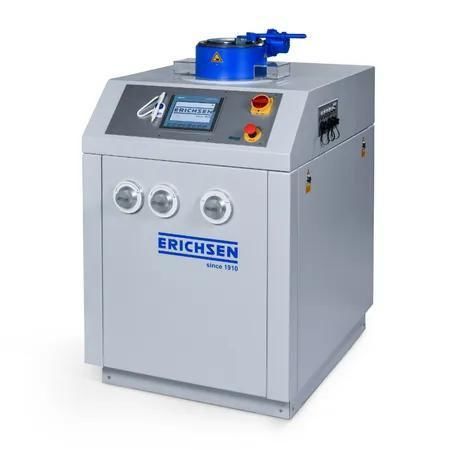

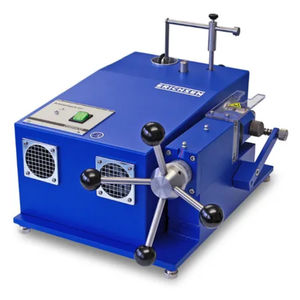

Máquina de prueba multi-parámetros Model 242-Basic

de deformaciónenteramente automáticacontrolada por PLC

El Modelo 242-Basic es una máquina de ensayo totalmente automática electrohidráulica para pruebas de cupping y de embutición profunda, destinada a evaluar la ductilidad de chapas recubiertas ferrosas y no ferrosas, con una fuerza de tracción máxima de 200 kN.

Resumen
La máquina está diseñada para ensayar coil coatings, materiales pintados, recubiertos con plástico o galvanizados. Incorpora displays digitales para la lectura de la fuerza de tracción, la fuerza de sujeción y el recorrido del punzón. Adecuada para control de calidad rutinario y para I+D, incluyendo procedimientos de intensificación como re-embutición y ensayos de nervio.

Aplicación
El Modelo 242-Basic está destinado a realizar ensayos Erichsen (cupping) y pruebas de embutición profunda para verificar que los recubrimientos superficiales no se dañen durante procesos de deformación en tres coordenadas, como el termoformado y el embutido profundo. Apto para espesores de chapa de 0,2 mm a 4,0 mm (basado en una resistencia a la tracción de 400 N/mm²; la espesor máximo admisible debe ajustarse para resistencias superiores o inferiores).

Propósito

• Reducir rechazos mediante la monitorización continua de la calidad del recubrimiento en producción y control de proceso.
• Clasificación inmediata de materiales entrantes por ensayos de cupping o de embutición para confirmar conformidad sin preparación especial de muestras.
• Diseño electrohidráulico que asegura operaciones con bajo desgaste, alta precisión de resultados y bajos costes de mantenimiento y explotación.

Contenido del suministro

• Máquina de ensayo de cupping y embutición profunda, Modelo 242-Basic
• Instrucciones de funcionamiento
• Certificado de ensayo del fabricante M

Normas

• DIN EN ISO 1520
• DIN EN 13523-6

Características / especificaciones técnicas

• Accionamiento: Electrohidráulico
• Ensayos principales: Erichsen (cupping) y ensayo de embutición profunda
• Alimentación: 400 V, 3~, 50 Hz
• Fuerza máxima de tracción: 200 kN
• Velocidad de tracción: hasta 800 mm/min (típicamente aprox. 500 mm/min)
• Fuerza de sujeción: 0,5 - 30 kN y 10 - 100 kN (dos rangos)
• Potencia requerida (aprox.): 3,0 kW
• Fuerza de punzonado máx.: 265 kN
• Recorrido del portablanca (aprox.): 38 mm
• Recorrido del punzón de tracción (aprox.): 80 mm
• Apertura para inserción de chapa, ancho máx.: 125 mm
• Dimensiones (A x An x P) aprox.: 1320 mm x 810 mm x 1100 mm
• Peso neto (aprox.): 600 kg
• Características adicionales: displays digitales para fuerzas y desplazamientos; acceso rápido al conjunto de ensayo integrado para cambios de utillaje; secuencia de operación única para corte de blank, embutición y eyección del vaso
