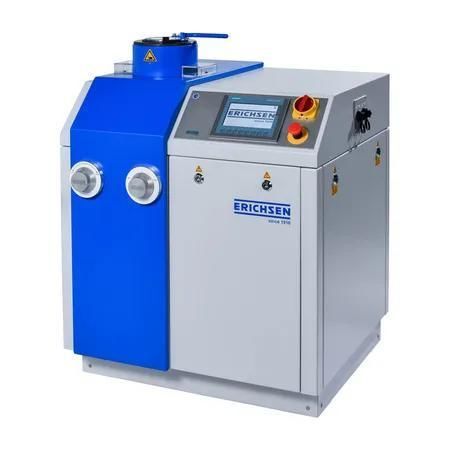

Máquina de prueba multi-parámetros Model 212

de deformaciónenteramente automáticacontrolada por PLC

Máquina de ensayo totalmente automática electrohidráulica para ensayos de cupping (Erichsen) y copas de embutición profunda, destinada a evaluar la ductilidad de metales en chapa revestidos, ferrosos y no ferrosos.

Aplicación
Diseñada para realizar ensayos Erichsen y de embutición profunda en materiales de lámina revestidos (p. ej. coil coatings, lacados, recubiertos con plástico o galvanizados). Adecuada para espesores de chapa aproximados de 0,1 mm a 3,0 mm (basado en resistencia a la tracción de 400 N/mm²); el espesor máximo extraíble varía según la resistencia del material. Soporta operaciones de retracción (segundo embutido con troquel/punzón más pequeño) y puede combinarse con el Instrumento de Prueba de Rebordes (Model 227) para intensificar las pruebas de destrucción del recubrimiento.

Propósito

• Reducir la tasa de rechazo en producción mediante el control de la calidad del revestimiento durante la fabricación y en los departamentos de proceso.
• Clasificación inmediata del material entrante mediante ensayos Erichsen o de embutición sin preparación especial de muestras para verificar propiedades.
• Construcción electrohidráulica robusta para operación resistente al desgaste, alta precisión de ensayo y bajo mantenimiento.

Diseño
Carcasa sólida de acero que integra el conjunto de ensayo (cilindro de ensayo con pistón de trabajo, placa de sujeción de la pieza y matriz). Todos los componentes son accesibles desde el exterior para cambios rápidos de herramienta. La secuencia de funcionamiento realiza el corte, el formado y la eyección de la copa en un único ciclo automático. Los mandos del operador están dispuestos ergonómicamente en el panel de control.

Alcance de suministro

• Máquina de ensayo de cupping y embutición profunda, Modelo 212
• Herramienta de ensayo según DIN EN ISO 1520
• Instrucciones de uso
• Certificado de ensayo del fabricante M

Normas

• DIN EN ISO 1520
• DIN EN 13523-6

Especificaciones técnicas

• Modelo: Modelo 212
• Número de pedido: 01780431
• Accionamiento: Electrohidráulico
• Tipos de ensayo: Cupping Erichsen, Ensayo de embutición profunda
• Alimentación: 3L/N/PE AC 400 V 50 Hz, 2,2 kW
• Fuerza máxima de embutición: 120 kN
• Velocidad de embutición: 770 mm/min
• Dimensiones (aprox. A x An x Pr): 1100 mm x 900 mm x 800 mm
• Peso neto (aprox.): 470 kg
• Fuerza de troquelado, máx.: 200 kN
• Fuerza de sujeción de la chapa, máx.: 45 kN
• Recorrido del portapieza aprox.: 35 mm
• Recorrido del punzón de embutición aprox.: 60 mm
• Apertura para inserción de chapa, anchura máx.: 110 mm
