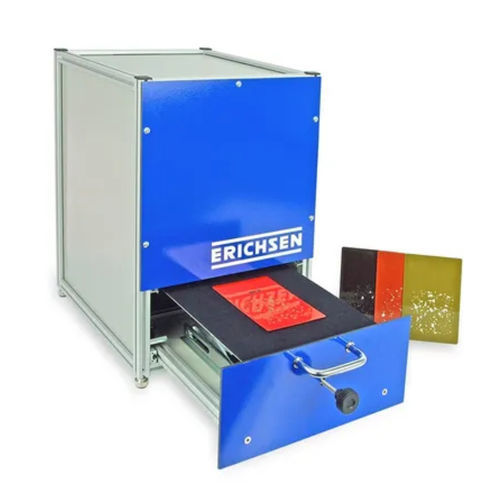

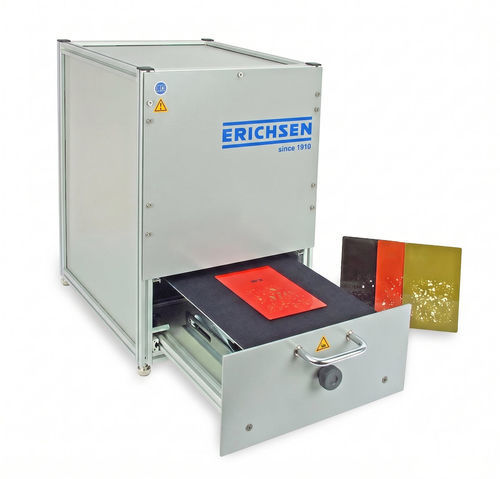

Sistema de análisis de datos GRITSCAN

de muestrasautomáticopor cámara

Descripción
El sistema de análisis de superficies GRITSCAN es una solución combinada de hardware y software para la evaluación automática de patrones de impacto en superficies planas; conectable mediante cable USB a portátiles/PC estándar (a suministrar por el usuario). El equipo se utiliza para la evaluación de la resistencia a impactos de gravilla según EN ISO 20567-1. Los resultados se muestran como valores de clasificación (0 - 5) de acuerdo con EN ISO 20567-1 (páginas 11-13). El análisis de imágenes se realiza según EN ISO 21227-2 Anexo A.

Función y evaluación
GRITSCAN proporciona la evaluación y documentación automática de los patrones de impacto. La técnica de iluminación LED especialmente desarrollada permite el análisis en distintos niveles de contraste. Los parámetros de evaluación pueden ser ajustados fácilmente por el usuario según los requisitos de la prueba. Los resultados se entregan junto con las imágenes correspondientes en formato PDF.

Valores suministrados de serie

• Área afectada en %
• Número de impactos
• Valor de clasificación 0 - 5 en pasos de 0,1

Ventajas frente a soluciones solo software

• Control del hardware totalmente integrado en el software (no es necesario cambiar entre dispositivos)
• Las imágenes se insertan automáticamente en el software (se elimina la importación manual)
• Generación automática de informes

Contenido del suministro

• Hardware y software GRITSCAN (memoria USB)
• Cable USB 3.0 A/B
• Fuente de alimentación con cable Euro
• Tiras de inserción para muestras > DIN A5
• Placa de calibración para calibración estándar
• Película de calibración para espesor de muestra hasta 30 mm
• Manual de instrucciones

Normas

• EN ISO 20567-1
• EN ISO 21227-2 Anexo A

Características / especificaciones técnicas

• Número de pedido: 24850131
• Modelo: GRITSCAN
• Peso: aprox. 12 kg
• Alimentación: 100 - 240 V AC, 50/60 Hz
• Espesor máx. de muestra: 30 mm (plano)
• Tamaño máx. de muestra: 210 x 300 x 30 mm
• Dimensiones (ext.): aprox. 320 x 420 x 575 mm (An x Pr x Al)
• Portátil / Estacionario: Estacionario
• Requisitos del sistema: procesador i5 o equivalente; conexión PC USB 3.0; SO desde Windows 7 (32/64 bits); 8 GB RAM; resolución mínima de pantalla 1280 x 800 px
• Tamaño de muestra estándar: 150 x 100 x 1 mm
