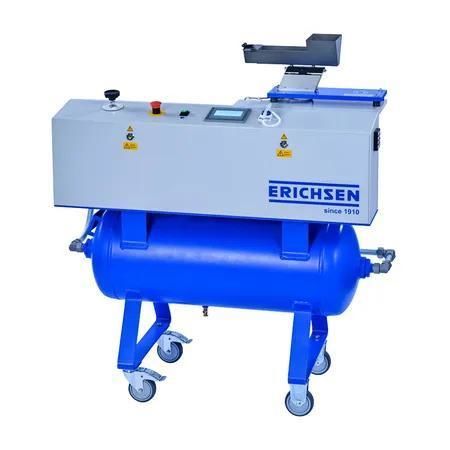

Abrasímetro de grava 508

multifunciónpara revestimientos

Descripción
El MULTI GRIT TESTER 508 Select – incl. depósito de presión – es un equipo de ensayo por impactos controlado electro-neumáticamente de alta precisión. Su característica destacada es la buena repetibilidad y comparabilidad de los resultados de ensayo obtenidos. El MULTI GRIT TESTER 508 se utiliza para evaluar la capacidad de capas simples y múltiples de pinturas y recubrimientos similares para resistir los impactos causados por cuerpos pequeños de baja masa que golpean la muestra a alta velocidad, tal como se da en vehículos por carretera y ferrocarril y otros equipos del sector del transporte. La navegación del menú a través del panel táctil es clara y dispone de niveles protegidos por contraseña para evitar accesos no autorizados o modificaciones de programa. Con el MULTI GRIT TESTER 508 Select modular, el usuario necesita solo una unidad básica que puede convertirse con poco esfuerzo para ensayos de bombardeo según VDA o SAE.

MULTI GRIT TESTER 508 Select – módulo VDA (disponible por separado)
La muestra se somete a impactos de perdigones de acero de arista viva acelerados por aire comprimido. Un acumulador de aire en el sistema elimina los efectos de variaciones momentáneas de presión en el suministro externo de aire comprimido. La entrada de perdigones se realiza automáticamente mediante una alimentación vibratoria ajustable.

Propósito y aplicación (VDA)
El MULTI GRIT TESTER 508 Select con módulo VDA es un equipo de ensayo de impacto tipo stone hammer desarrollado en cooperación con el Verband der Automobilindustrie (VDA) y cumple las especificaciones de normas nacionales e internacionales. Se utiliza para evaluar la resistencia de capas de pintura/revestimiento simples y múltiples frente a impactos de cuerpos pequeños a alta velocidad, tal como se observa en vehículos por carretera y ferrocarril y equipos de transporte relacionados.

Principio del ensayo (VDA)
Un número definido de cuerpos de impacto con forma, material y calidad superficial especificados se hace impactar durante un período de tiempo determinado y con una energía definida en un ángulo concreto (54° según DIN/ISO) sobre la muestra.

MULTI GRIT TESTER 508 Select – módulo SAE (disponible por separado)
El bombardeo de las piezas de ensayo se realiza con grava determinada (según ASTM D 3170) acelerada por aire comprimido. Dependiendo de las especificaciones de otras normas, pueden utilizarse otros materiales de proyectil. La entrada del material de proyectil se realiza automáticamente mediante una alimentación vibratoria ajustable. En una pantalla multifunción pueden leerse alternativamente la presión de trabajo, la duración del ensayo, el ajuste de la alimentación vibratoria y el número de ensayos realizados (total/temporal). Un acumulador de aire compensa las variaciones momentáneas de presión del suministro externo de aire comprimido. El dispositivo de fijación de la muestra del MULTI GRIT TESTER 508 Select con módulo SAE dispone de un ángulo de impacto ajustable. La unidad de ajuste permite orientar el panel de ensayo con respecto a la dirección de impacto en el rango de 30° a 90° en pasos de 15°. A diferencia de la versión VDA, en la versión SAE el panel de ensayo se encuentra completamente dentro de la cámara de ensayo durante todo el proceso de bombardeo. Debido a numerosas diferencias técnicas entre ambas versiones, no está previsto ni es técnicamente correcto realizar un ensayo según VDA con la versión SAE.

Propósito y aplicación (SAE)
El MULTI GRIT TESTER 508 Select con módulo SAE es un equipo de ensayo por impactos equipado con ángulo de impacto regulable y destinado a pruebas especificadas por SAE/ASTM y normas relacionadas.

Principio del ensayo (SAE)
Un número definido de cuerpos de impacto con propiedades especificadas se hace impactar durante un período de tiempo determinado y con una energía definida en un ángulo de impacto determinado sobre la muestra.

Contenido del suministro

• MULTI GRIT TESTER 508 Select (unidad básica – sin los módulos requeridos para las pruebas según VDA o SAE)
• Depósito de presión
• Instrucciones de uso

Normas

• DIN EN ISO 20567-1
• FORD FLTM BI 157-06
• RENAULT D24 1702
• PSA D24 1312
• DAIMLER DBL 5416
• SAE J 400
• ASTM D 3170

Características / especificaciones técnicas

• Accionamiento: Electropneumático
• Pantalla: Panel táctil
• Alimentación eléctrica: 85 - 264 VAC / 47 - 63 Hz (tensión de control 24 V)
• Módulo SAE (Select): aprox. 34 kg
• Módulo VDA (Select-M): aprox. 19 kg
• Módulo VDA (Select-P): aprox. 22 kg
• Presión de trabajo: (0 - 6) bar / ajustable
• Portátil / Estacionario: Estacionario
• Tiempo de alimentación del material: ajustable
• Control de presión de llenado: aprox. 5 bar (VDA), 7,8 bar de sobrepresión (SAE), conmutación automática según módulo
• Dimensiones aparato básico: aprox. 1150 x 550 x 1350 mm
• Peso neto aparato básico: aprox. 125 kg
• Conexión aire comprimido (SAE): min. 8 bar / max. 10 bar, requiere manguera con ID 19 mm / Caudal: min. 3 m³/min
• Conexión aire comprimido (VDA): min. 6 bar / max. 10 bar, requiere manguera con ID 13 mm
