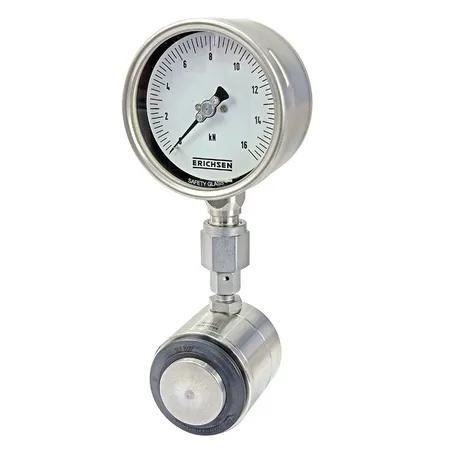

Transductor de fuerza de compresión Model 833

de anilloanalógicopara máquina de ensayos

Descripción
Las celdas de carga hidráulicas ERICHSEN proporcionan un método compacto y económico para medir fuerzas, basado en la transmisión hidráulica que actúa sobre el pistón del transductor de fuerza. La presión hidráulica resultante se indica directamente en un indicador con escala en Newton. Estas celdas se utilizan principalmente en aplicaciones estáticas o de uso continuo. El tiempo de incremento de la fuerza aplicada (en relación con la carga nominal) debe ser de al menos 1 segundo para evitar daños en el manómetro; las cargas por impacto pueden atenuarse con estrangulamientos adecuados. Todas las celdas están fabricadas en acero inoxidable.

Campos de aplicación
La serie Modelo 833 está diseñada para uso continuo e integración en máquinas, instalaciones y sistemas de todo tipo. Sus características incluyen un manómetro preciso con compensación de cero y un gran diámetro de 100 mm. Con los accesorios adecuados, el valor medido puede mostrarse de forma remota. Las lecturas pueden transmitirse al PHYSIMETER ® 906 MC-E y 906 USB mediante un transmisor de presión.

Diseño
La versión básica "A" fija la unidad de visualización directamente a la celda de carga mediante una conexión roscada. La versión ampliada "B" conecta el instrumento de medida al manómetro mediante una manguera de alta presión o un capilar.

Contenido del suministro

• Modelo 833 (versión básica "A")
• Equipado de serie con estrangulador de tubo
• Certificado de ensayo del fabricante M

Datos técnicos

• Magnitud medida: Fuerza
• Dirección efectiva: Compresión
• Principio de medida: Hidráulico

Caractéristiques / spécifications techniques

• Modelo: Modelo 833
• Magnitud medida: Fuerza
• Dirección efectiva: Compresión
• Principio de medida: Hidráulico
• Material: Acero inoxidable
• Diámetro del manómetro: 100 mm (con compensación de cero)
• Uso típico: Aplicaciones continuas/estáticas; el tiempo de incremento de la fuerza debe ser ≥ 1 segundo
