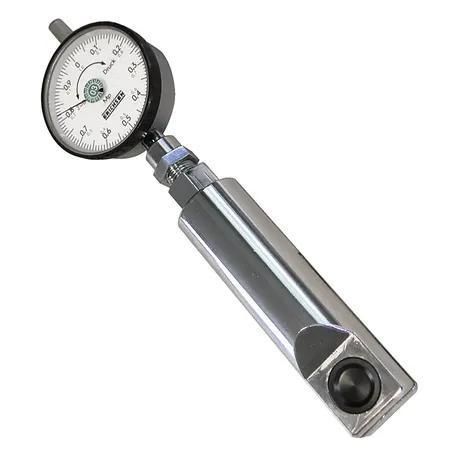

Transductor de fuerza de tracción compresión Model 835

encapsuladoanalógicode dimensiones reducidas

Descripción técnica
Los transductores de fuerza de la serie 835 están diseñados para medir fuerzas estáticas de compresión y tracción. Son instrumentos mecánicos adecuados para comprobaciones temporales de fuerza cuando se requieren técnicas de medida sencillas y buena precisión. Los puntos de aplicación de fuerza de baja altura permiten su uso en espacios confinados donde no es posible instalar instrumentos de mayores dimensiones, por ejemplo para medir y controlar las presiones de los electrodos en máquinas de soldadura por puntos.

Diseño y funcionamiento
Las fuerzas aplicadas a los puntos de contacto deforman una ranura, provocando el movimiento de una aguja de medida rectificada de precisión con sensor cónico que acciona un indicador de esfera. Las fuerzas de compresión se muestran en sentido horario; las de tracción en sentido antihorario.

Versiones especiales
Pueden suministrarse variantes personalizadas para aplicaciones específicas, como la medición de la tensión en hilos en movimiento continuo o equipadas con grilletes de tensión para la instalación de líneas aéreas a valores de tensión prescritos.

Alcance de la entrega

• Transductor de fuerza puntual, Modelo 835
• Certificado de ensayo del fabricante M

Especificaciones técnicas

• Fuerzas de ensayo disponibles: 500 N, 2 kN, 5 kN, 10 kN
• Principio de medida: Mecánico
• Dirección efectiva: Compresión
• Dispositivo de visualización: Indicador de esfera de precisión, montable en diferentes orientaciones; disco del indicador giratorio para corrección de cero
• Acabado: Cromado brillante
• Magnitud medida: Fuerza
• Peso (neto): aprox. 0,45 kg
• Incertidumbre de medida: ± 2 %, referida al valor final

Características clave

• Transductor mecánico compacto y de baja altura para mediciones estáticas de fuerza
• Indicador de esfera de precisión para lectura sencilla y ajuste del cero
• Versiones personalizadas disponibles para tareas de medida especializadas
