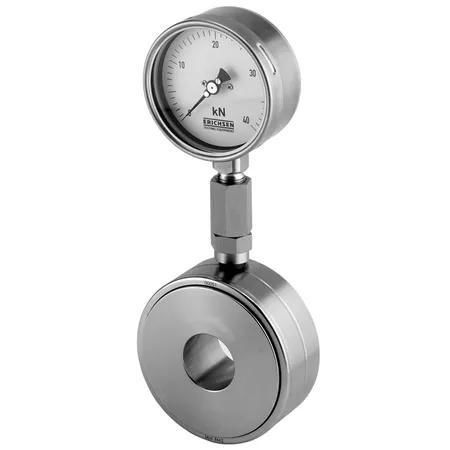

Transductor de fuerza de compresión Model 844

de anilloanalógicopara rodamiento

Descripción general
Célula de carga tipo anillo compacta para medición de fuerzas axiales y de rodamiento.

Descripción técnica
Los instrumentos de medición de fuerza ERICHSEN emplean la transmisión hidráulica de la fuerza que actúa sobre un émbolo; la presión resultante se muestra en un indicador calibrado en newtons. Diseñados principalmente para uso estático: el tiempo de subida de la fuerza (respecto a la carga nominal) debe ser de al menos 1 segundo para evitar daños en el indicador. Los impactos se pueden amortiguar con estranguladores adecuados. Todas las células están fabricadas en acero inoxidable.

Campos de aplicación
La serie 844 es adecuada cuando un eje debe pasar a través del equipo de medida. Están pensadas para el control permanente de fuerzas axiales y de apoyo. Los instrumentos disponen de un indicador de alta precisión de 100 mm con compensación del cero. Con accesorios adecuados, el valor medido puede visualizarse de forma remota y transmitirse mediante un transductor de presión al PHYSIMETER ® 906 MC-E y 906 USB.

Diseño

• Versión básica "A": el indicador se monta directamente en la célula mediante una conexión roscada.
• Versión avanzada "B": el instrumento de medición se conecta al manómetro mediante una manguera de alta presión o un tubo capilar.

Contenido del suministro

• Modelo 844 (versión básica "A")
• Equipado de serie con estrangulador en tubo
• Certificado de ensayo del fabricante M

Accesorios (ejemplos)

• Provisión de indicador de máximo para los modelos 833 y 844 - cargo adicional (número de pedido: 05770132)

Especificaciones técnicas

• Magnitud medida: Fuerza
• Dirección efectiva: Compresión
• Principio de medida: Hidráulico
