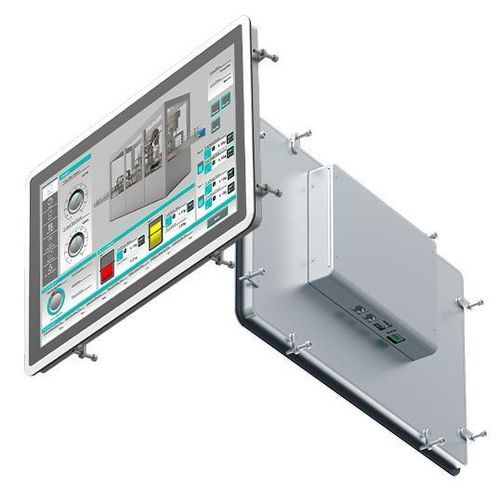

HMI táctil LUMIA

con pantalla táctil capacitivaempotrable1366 x 768

Visión general
Lumia Edge/Web HMI redefine la presentación de datos industriales con un enfoque web nativo abierto, flexible, escalable y seguro. Acceso desde navegadores estándar sin complementos, soporte nativo para Windows y Linux, y gráficos SVG responsivos que mantienen la nitidez en cualquier resolución y orientación. La seguridad se beneficia de las constantes actualizaciones de las tecnologías web.

Características clave

• Sistema operativo: Linux Debian 11 (plataforma embebida compatible con Debian 10/11)
• Pantalla: Pantallas anchas de alta resolución y brillo disponibles en 7″, 10.1″, 15.6″, 21.5″ y 27″
• Diseño: Frente de vidrio total con tactil capacitivo
• Procesador: Rockchip sin ventilador RK3399 – RK3568 (RK3568 para Lumia107)
• Conectividad: WiFi cliente de doble banda integrado (2.5 GHz – 5 GHz), puertos Ethernet (1×1 Gb + 1×100 Mb o 2×1 Gb para Lumia107), puertos USB (1× USB3.0 + 1× USB2.0)
• Memoria: Opciones RAM 2 GB DDR4 – 4 GB DDR4 (Lumia107); 16 GB eMMC interna
• Instalación: Montaje en panel con protección frontal IP66 (IP66 front - UL Type 4X y Type 12)
• Accesorios: Teclado opcional PBOX (montaje en panel)
• Interfaz de usuario: Panel de control para programación de parámetros sin acceso al sistema operativo
• Comportamiento de pantalla: Las páginas web se muestran automáticamente en pantalla completa (KIOSK MODE) impidiendo el acceso del operario al sistema
• Navegador: Uso de Chromium para renderizado de páginas web

Plataforma embebida - tabla (filas seleccionadas)
S.O.: Linux Debian 10/11
Software de aplicación: Kreo HMI
Tamaño de pantalla: 7″ (1024 x 600); 10.1″ (1280 x 800); 15.6″ (1366 x 768 y 1920 x 1080); 21.5″ (1920 x 1080); 27″ (1920 x 1080)
Tecnología de pantalla: TFT
Retroiluminación: LED
Colores: 16M
Tecnología táctil: Capacitive
Bisel / Chasis: Aluminio
Procesador: RK3399 (Dual-core Cortex-A72 + Quad-core Cortex-A53) y RK3568 (Lumia107) (Quad-core Cortex-A55)
RAM: 2 GB DDR4; 4 GB DDR4 (Lumia107)
Almacenamiento: 16 GB eMMC
Puerto Ethernet: 1×1 Gb + 1×100 Mb (estándar); 2×1 Gb (Lumia107)
WiFi: Soporte 2.5 / 5 GHz (cliente)
Puerto USB: 1× USB3.0 + 1× USB2.0
Alimentación (Vdc): 12–32 V DC
Consumo (W): 10 W (7″), 12 W (10.1″), 18 W (15.6″), 28 W (21.5″), 28 W (27″)
Temperatura de funcionamiento: -10° ~ 60° C
Temperatura de almacenamiento (°C): -20° ~ 70° C
Humedad: <90% (sin condensación)
Dimensiones externas (A/H/P) (mm): 7″ (191.6 x 121.6 x 34.5); 10.1″ (269 x 190 x 42); 15.6″ (402.4 x 251.7 x 45); 21.5″ (546.4 x 337.9 x 50.5); 27″ (panel 669 x 406 x 50.5)
Dimensiones de corte (A/H) (mm): 7″ (180 x 112); 10.1″ (258.5 x 179.5); 15.6″ (390 x 239); 21.5″ (531 x 323); 27″ (652 x 389)
Peso (kg): 7″ 2 kg; 10.1″ 5 kg; 15.6″ 6.5 kg; 21.5″ 8 kg; 27″ 10 kg
Grado de protección: IP66 front - UL Type 4X y Type 12
Certificaciones: CE - RED (2014/53/EU); Seguridad: EN 62368-1:2020 + A11:2020; Salud: EN 62311:2020; EMC: ETSI EN 301 489-1 V2.2.3:2019; ETSI EN 301 489-17 V3.2.4:2020; Radio: ETSI EN 300 328 V2.2.2:2019; ETSI EN 301 893 V2.1.1:2017; UL 61010; ATEX: II 3G Ex ec IIC T6 Gc X and II 3D Ex tc IIIC T75°C Dc IP66 X; IECEx: Ex ec IIC T6 Gc X and Ex tc IIIC T75°C Dc IP66 X; IECEx TUR 23.0004 X; DNV

Características / especificaciones técnicas

• Familia de producto: LUMIA Edge / Web HMI
• Sistema operativo (embebido): Linux Debian 10/11
• Software de aplicación: Kreo HMI
• Tamaños y resoluciones de pantalla: 7″ (1024×600), 10.1″ (1280×800), 15.6″ (1366×768 o 1920×1080), 21.5″ (1920×1080), 27″ (1920×1080)
• Tecnología de pantalla: TFT retroiluminado LED, 16M colores, táctil capacitivo
• Carcasa: Frente de vidrio completo, bisel de aluminio
• Procesadores: RK3399 (Dual-core A72 + Quad-core A53) y RK3568 (Quad-core A55, Lumia107)
• RAM / Almacenamiento: 2 GB o 4 GB DDR4; 16 GB eMMC
• Red: WiFi doble banda (2.5/5 GHz cliente); Ethernet 1×1 Gb + 1×100 Mb o 2×1 Gb (Lumia107)
• E/S: 1× USB 3.0, 1× USB 2.0
• Alimentación: 12–32 V DC; consumo según tamaño (10 W–28 W)
• Temperatura funcionamiento / almacenamiento: -10° a 60° C funcionamiento; -20° a 70° C almacenamiento
• Humedad: <90% sin condensación
• Mecánica: Dimensiones externas y de corte por tamaño de pantalla; pesos por tamaño
• Protección frontal: IP66; UL Type 4X / Type 12
• Modos: Edge HMI y Web HMI seleccionables en el mismo panel; KIOSK MODE pantalla completa
• Navegador: Chromium para renderizado web
• Accesorios opcionales: Teclado PBOX para montaje en panel
• Certificaciones y aprobaciones: CE-RED, EN 62368-1, EN 62311, ETSI EN 301 series, UL 61010, ATEX, IECEx, DNV
