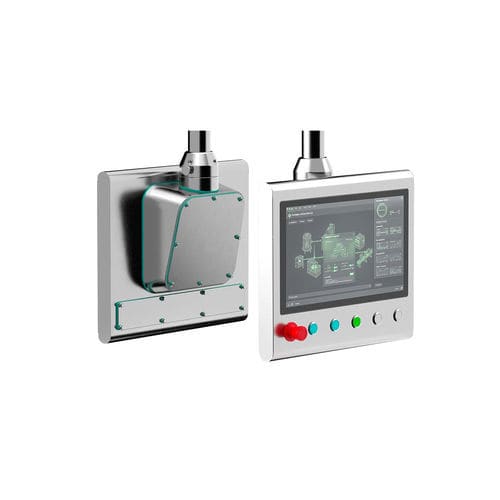

HMI con pantalla táctil capacitiva LUMIA INOX

montado sobre brazo1920 x 1080Arm® Cortex®-A72 Dual-core

Resumen del producto
La familia LUMIA ARM INOX incluye terminales de operador y monitores industriales montados en brazo, en acero inoxidable 316L, diseñados para su instalación en pupitres o puestos de control. Disponibles en versiones edgeHMI / webHMI y Monitor con protección IP66 en todo el producto, incluido el brazo de montaje.

Características generales

• Construcción en acero inoxidable 316L, IP66 en todo el aparato
• Sistema de montaje en brazo para pupitres o estaciones de control
• Brazo configurable por el usuario con amplio catálogo de componentes
• Puerto USB opcional en la tapa trasera con clasificación IP66
• Ranuras cableadas para controles e indicadores (hasta 10 en edgeHMI, hasta 6 en Monitor)
• Disponible con o sin ranuras frontales de control (según variante)

LUMIA ARM edgeHMI / webHMI - características clave
Los modelos edgeHMI integran procesadores multicore fanless RockChip que ofrecen rendimiento sostenido y reducen la necesidad de mantenimiento por acumulación de polvo. Dos puertos LAN independientes permiten la separación OT/IT. El runtime KREO viene preinstalado para aplicaciones IIoT multi-cliente; la opción webHMI incluye navegador Chromium en pantalla completa.

• S.O.: Linux Debian 11 (edge/webHMI)
• Pantallas 16:9 de alta luminosidad: 15.6 in (1920 x 1080) o 21.5 in (1920 x 1080)
• Frontal full glass true flat con touch capacitivo
• Montaje en brazo con protección IP66 en todo el perímetro
• 2 puertos LAN independientes (separación OT/IT)
• 2 puertos USB (uno opcional trasero con IP66)
• Hasta 10 ranuras cableadas para mandos, lámparas, selectores, botón de emergencia
• Procesadores RockChip multicore (ej. RK3399)

LUMIA ARM Monitor - características clave
La versión Monitor ofrece compatibilidad de vídeo amplia con PC industriales y touch capacitivo multi-punto vía USB-B trasero para soporte de gestos en aplicaciones de supervisión y control.

• Pantallas 16:9 de alta luminosidad: 15.6 in (1920 x 1080) o 21.5 in (1920 x 1080)
• Frontal full glass true flat con tecnología capacitiva multi-touch
• Montaje en brazo IP66 alrededor
• Brazo configurable por el usuario, amplio catálogo de componentes
• Hasta 6 ranuras cableadas para mandos, lámparas, selectores, botón de emergencia
• También disponible sin botones
• Puerto USB trasero opcional con IP66

Datos técnicos — LUMIA ARM EDGE/WEB HMI (extracto)
O.S.: Linux Debian 11 + Chromium (opción webHMI)
Tamaño pantalla: 15.6 in (1920 x 1080) / 21.5 in (1920 x 1080)
Tecnología display: TFT, retroiluminación LED, 16M colores
Touch: Capacitivo
Carcasa: Acero inoxidable 316L
Procesador: RK3399 (ejemplo)
RAM: 2 GB DDR4
Almacenamiento: 16 GB eMMC
Ethernet: 1 x 1Gb + 1 x 100Mb
USB: 1 x 2.0 + 1 x 3.0 (USB trasero IP66 opcional)
Alimentación: 12 – 32 V DC
Consumo: aprox. 18W (15.6 in edgeHMI) / 28W (21.5 in edgeHMI)
Temperatura funcionamiento: 0 … +50 °C
Temperatura almacenamiento: -20 … +60 °C
Humedad: <90% sin condensación
Protección: IP66 en todo el producto
Certificaciones: CE; UL 61010; ATEX / IECEx según modelo

Datos técnicos — LUMIA ARM MONITOR (extracto)
Tecnología display: TFT, LED, 16M colores
Tamaño pantalla: 15.6 in (1920 x 1080) / 21.5 in (1920 x 1080)
Touch: Capacitivo multi-touch vía USB-B trasero
Carcasa: Acero inoxidable 316L
Entradas vídeo: DVI-D, VGA, DisplayPort
USB: Rear 1 x USB type B (touch) / USB trasero opcional IP66
Alimentación: 12 – 32 V DC
Consumo: aprox. 35W (15.6 in Monitor) / 50W (21.5 in Monitor)
Temperatura funcionamiento: 0 … +50 °C
Temperatura almacenamiento: -20 … +60 °C
Humedad: <90% sin condensación

Notas adicionales
Los modelos edgeHMI se entregan con el runtime KREO preinstalado; la versión webHMI utiliza Chromium en pantalla completa. La arquitectura sin ventilador reduce la acumulación de polvo y el mantenimiento. Los dos puertos LAN independientes facilitan la segregación de redes OT/IT.

Especificaciones técnicas

• Familia de modelo: LUMIA ARM INOX
• Construcción: acero inoxidable 316L para chasis y fijaciones
• Protección: IP66 en todo el equipo
• Tamaños de pantalla: 15.6 in y 21.5 in (1920 x 1080)
• Touch: Capacitivo (single o multi según variante)
• Procesador (edgeHMI): RK3399 (ejemplo)
• S.O. (edge/webHMI): Linux Debian 11 (+ Chromium para webHMI)
• Memoria/Almacenamiento (ejemplo edgeHMI): 2 GB DDR4; 16 GB eMMC
• Red: 2 puertos LAN (1x1Gb + 1x100Mb) para separación OT/IT
• USB: variantes según modelo; Rear USB-B para Monitor
• Entradas vídeo (Monitor): DVI-D, VGA, DisplayPort
• Slots cableados: hasta 10 (edgeHMI) / hasta 6 (Monitor)
• Alimentación: 12 – 32 V DC
• Certificaciones: CE, UL 61010, ATEX e IECEx cuando aplique
