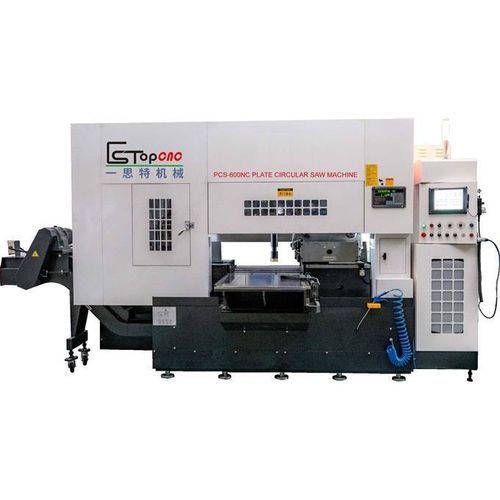

Sierra circular PCS-600NC

para metalespara aceropara chapas

Producto PCS-600NC Sierra circular para chapa de acero moldeado Principales parámetros técnicos MÁQUINA DE SIERRA CNC DE ALTA VELOCIDAD PCS-600NC PCS-600NC Especificaciones (tabla) No. | Artículo Descripción Especificación 1 | Máquina | Sierra CNC | PCS-600NC 2 | Capacidad de corte - Número de eje de control | Número de eje de control | 2 2 | Capacidad de corte - Espesor de corte mm | Espesor de corte mm | 20-100 2 | Capacidad de corte - Anchura de corte mm | Anchura de corte mm | 50-700 2 | Capacidad de corte - Longitud de corte mm | Longitud de corte mm | 20-1000 2 | Capacidad de corte - Longitud de alimentación automática mm | Longitud de alimentación automática mm | 4000 (Se puede ciclar varias veces) 3 | Husillo - Velocidad del husillo (Velocidades infinitamente variables) rpm | Velocidad del husillo rpm | 50-250 3 | Husillo - Potencia del husillo KW | Potencia del husillo KW | 11/15 3 | Eje - Diámetro de la hoja de sierra mm | Diámetro de la hoja de sierra mm | 500 4 | Eje X/Z - Eje X / Eje Z | Potencia motor eje X/Z KW | 4,5/3,7 4 | Eje X/Z - Velocidad de avance automático X/Z mm/min | Velocidad de avance automático X/Z mm/min | 100-350 4 | Eje X/Z - Movimiento rápido X/Z mm/min | Movimiento rápido X/Z mm/min | 6,5m/min 5 | Precisión - Paralelismo mm | Paralelismo mm | ≤0.30 5 | Precisión - Precisión para dimensión mm/300mm | Precisión para dimensión mm/300mm | ±0.15 6 | Capacidad del depósito - Depósito de aceite hidráulico L | Depósito de aceite hidráulico L | 30 6 | Capacidad del depósito - Depósito de aceite de lubricación L | Depósito de aceite de lubricación L | 3 7 | Potencia | Potencia | 380V/220V 20kw 8 | Peso y dimensiones - Peso neto de la máquina T | Peso neto de la máquina T | 7 8 | Peso y dimensiones - Área de la máquina mm | Área de la máquina mm | 4500*4000*2300 9 | Otros - Sistema de refrigeración | Sistema de refrigeración | Niebla de aceite/refrigeración por agua 9 | Otros - Presión del aire | Presión del aire | 0.6Mpa 9 | Otros - Método de funcionamiento automático | Método de funcionamiento automático | Simple/múltiple 10 | Transportador - Longitud del transportador mm | Longitud del transportador mm | 2000 11 | Cama móvil - Capacidad máxima de carga KG | Capacidad máxima de carga KG | 2000 PCS-600NC Partes principales (tabla) Tipo | Artículo | Cantidad | Original | Observación Piezas de la máquina Husillo de bolas 2 Taiwán Transmisión estable, alta precisión, resistente al desgaste Piezas de la máquina | Carril guía | 2 | Taiwán | Gran estabilidad Piezas de la máquina | Husillo principal | 1 | ES-TOP | Bajo nivel de ruido, alta resistencia, marca famosa de Taiwán Piezas de la máquina | Órgano | 2 | Doméstico | Alta resistencia, Fuerte durabilidad, a prueba de polvo, Protege el raíl guía y el husillo de bolas. Piezas de la máquina | Base de fundición | 1 | HT300 | Buena estabilidad, excelente resistencia al desgaste Piezas de la máquina: Unidad automática de aceite Lub: 1, doméstica, autolubricación electrónica, suministro cuantitativo de aceite a cada pieza Piezas de máquinas: tubería de aceite, 2 nacionales, tubo de aluminio Piezas mecánicas: Rodamientos: TPI de Taiwán, marca famosa de Taiwán, alta precisión, alta calidad Eléctrico | Sistema CNC | 1 | Taiwán JK | Alta precisión Marca superior de CNC Eléctrico Servomotor 2 Taiwán TK Alta precisión Marca superior de CNC Eléctrico | Motor de husillo | 1 | MK/CTB | Multitronic, Cumple con los requisitos de diferentes velocidades de procesamiento Eléctrico | Contactor AC | 1 | Schneider francés | Marca famosa, propiedad estable Eléctrico Relé 1 French Schneider Famosa marca, propiedad estable Características / especificaciones técnicas

• Tipo de producto: Sierra circular CNC de alta velocidad para placas de acero de molde
• Modelo: PCS-600NC
• Ejes de control: 2
• Espesor de corte: 20-100 mm
• Ancho de corte: 50-700 mm
• Longitud de corte: 20-1000 mm
• Longitud de alimentación automática: 4000 mm (ciclable varias veces)
• Velocidad del husillo: 50-250 rpm (regulable sin escalonamientos)
• Potencia del husillo: 11/15 kW
• Diámetro de la hoja de sierra: 500 mm
• Potencia del motor de los ejes X/Z: 4.5/3,7 kW
• Velocidad de avance X/Z: 100-350 mm/min
• Velocidad de avance rápido X/Z: 6.5 m/min
• Paralelismo: ≤0,30 mm
• Precisión para la dimensión: ±0.15 mm / 300 mm
• Capacidad del depósito de aceite hidráulico: 30 L
• Capacidad del depósito de aceite de lubricación: 3 L
• Fuente de alimentación / potencia total: 380V/220V, 20 kW
• Peso neto de la máquina: 7 T
• Tamaño de la máquina (L*A*A): 4500*4000*2300 mm
• Sistema de refrigeración: Niebla de aceite / Refrigeración por agua
• Presión de aire requerida: 0,6 MPa
• Método de funcionamiento automático: Simple / múltiple
• Longitud del transportador: 2000 mm
• Capacidad de carga máxima de la cama móvil: 2000 kg
