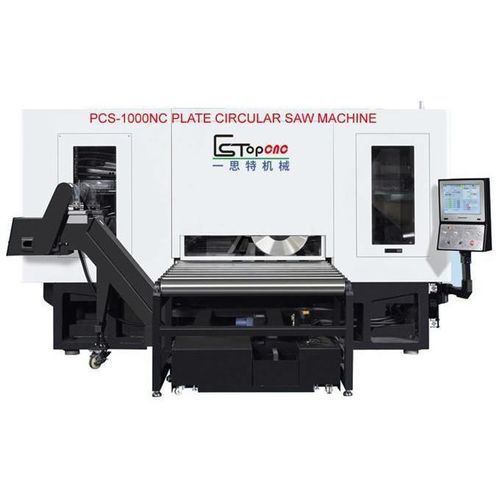

Cortadora de discos eléctrica PCS-1000NC

para metalespara acero

Descripción
La PCS-1000NC es una sierra circular CNC para placas de acero diseñada para cortes a alta velocidad. Integra alimentador automático, dimensiones de corte ajustables y un transportador para producción continua o cíclica.

Parámetros técnicos principales

• Modelo: PCS-1000NC
• Tipo de máquina: sierra circular CNC para placas de acero (alta velocidad)
• Ejes de control: 2
• Espesor de corte: 20–100 mm
• Ancho de corte: 380–1000 mm
• Longitud de corte: 140–1000 mm
• Longitud de alimentación automática: 4000 mm (ciclable)
• Velocidad del husillo: 50–250 rpm (variación infinita)
• Potencia del husillo: 11/15 kW
• Diámetro de la hoja: 500 mm
• Potencia motores X/Z: 4,5 kW / 3,7 kW
• Velocidad de avance automática X/Z: 100–350 mm/min
• Desplazamiento rápido X/Z: 6,5 m/min
• Paralelismo: ≤0,15 mm
• Precisión dimensional: ±0,1 mm / 300 mm
• Depósito aceite hidráulico: 30 L
• Depósito aceite de lubricación: 3 L
• Alimentación / potencia total: 380V/220V, 25 kW
• Peso neto máquina: 13 t
• Superficie (L×A×H): 6000 × 3500 × 2200 mm
• Sistema de refrigeración: refrigeración por agua
• Presión de aire: 0,6 MPa
• Método de funcionamiento automático: simple/múltiple
• Longitud del transportador: 3000 mm
• Carga máxima cama móvil: 3500 kg
• Componentes clave: husillos de bolas y guías de Taiwán, rodamientos TPI Taiwán, sistema CNC JK Taiwán, servomotores TK Taiwán, husillo principal ES-TOP, componentes eléctricos Schneider

Componentes principales

• Husillo de bolas: 2 (Taiwán) — transmisión precisa, resistente al desgaste
• Guía: 2 (Taiwán) — estabilidad del movimiento lineal
• Husillo principal: 1 (ES-TOP) — bajo ruido, alta rigidez
• Organ (unidades de protección): 2 (nacionales) — protección contra polvo para guías y husillos de bolas
• Base fundida: 1 (HT300) — estabilidad dimensional
• Unidad de lubricación automática: 1 (nacional) — autolubricación electrónica, suministro dosificado de aceite
• Línea de aceite: 2 (nacional) — tubo de aluminio
• Rodamientos: (TPI Taiwán) — rodamientos de precisión
• Sistema CNC: 1 (JK Taiwán) — unidad de control CNC
• Servomotores: 2 (TK Taiwán) — motores de accionamiento de ejes
• Motor del husillo: 1 (MK/CTB) — accionamiento de husillo a velocidad variable
• Contactor AC / Relé: 1 cada uno (Schneider) — protección y control eléctrico

Aplicaciones y notas operativas

• Diseñada para cortar placas de acero en líneas de producción, talleres y centros de servicio de acero
• Soporta producción continua mediante alimentación automática y transportador
• Dimensiones de corte ajustables para series y piezas de distintos tamaños
• Requiere suministro eléctrico 380V/220V y aire comprimido a 0,6 MPa
• Prever cimentación nivelada y equipo de izado para la instalación (peso neto 13 t)
