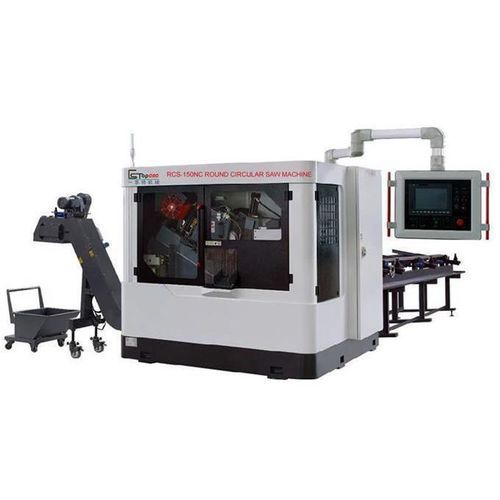

Cortadora de discos eléctrica RCS-150NC

hidráulicapara metalespara acero

Descripción de la sierra circular RCS-150NC

Capacidad de corte
Barra redonda: 50–150 mm
Ángulos: 50–105 mm
Tubo redondo: 50–150 mm
Tubo cuadrado: 50–105 mm

Cabezal de sierra / eje principal
Hoja TCT: Φ460 × 2,7t
Velocidad de la hoja: 30–125 rpm (variable)
Eliminador de virutas en la hoja: cepillo redondo

Motores y transmisión
Motor de accionamiento del eje principal: 30 kW (especificación secundaria: 18,5 kW / 25 Hp / 4p)
Motor servo AC — cabezal: 5,0 kW
Motor servo AC — dispositivo de alimentación: 2,0 kW
Motor de accionamiento hidráulico: 3,7 HP / 4p

Sistema hidráulico
Presión de accionamiento: 70 kg/cm² (7 MPa)
Capacidad del depósito hidráulico: 150 L

Dispositivo de presión de aire
Presión de trabajo: 4–6 kg/cm² (55–85 psi)

Mecanismo de alimentación a longitud fija (GFC)
Corte final: 2–99 mm
Longitud residual mínima: 85 + δ mm
Longitud de alimentación por ciclo: 780 mm

Dimensiones y peso de la máquina
Dimensiones (L × W × H): 7133 × 3602 × 2800 mm
Peso: 5800 kg

Piezas principales
No. 1 — Human Machine Interface — Mitsubishi — Japan
No. 2 — PLC — Mitsubishi — Japan
No. 3 — Cutting feed servo motor — Mitsubishi — Japan
No. 4 — Feeding servo motor — Mitsubishi — Japan
No. 5 — Main low voltage components — Siemens — Germany
No. 6 — Switching power supply — Mingwei — Taiwan
No. 7 — Linear guides — Silver — Taiwan
No. 8 — Ball Screws — Silver — Taiwan
No. 9 — Spindle servo motor — Beauty Department — Shanghai
No. 10 — Hydraulic pumps — Yuken — Taiwan
No. 11 — Hydraulic Valve — Yuken — Taiwan
No. 12 — Hydraulic cylinder — Yuken — Taiwan
No. 13 — Thin oil lubrication system — ISHAN — Taiwan
No. 14 — Micro lubrication system — ILC — Italy
No. 15 — Spindle box drive belts — gates — USA
No. 16 — TCT Saw Blades — Kanefusa or Tenryu — Japan
No. 17 — Seals — NAK — Taiwan
No. 18 — Material racks — 3 meters — Domestic

Características técnicas

• Capacidades de corte: barra redonda 50–150 mm; ángulos 50–105 mm; tubo redondo 50–150 mm; tubo cuadrado 50–105 mm.
• Hoja de sierra: TCT Φ460 × 2,7t; velocidad variable 30–125 rpm; eliminación de virutas mediante cepillo redondo.
• Motor de accionamiento del eje principal: 30 kW (alternativa 18,5 kW / 25 Hp / 4p).
• Motores servo: cabezal 5,0 kW; dispositivo de alimentación 2,0 kW; motor hidráulico 3,7 HP / 4p.
• Sistema hidráulico: presión de servicio 70 kg/cm² (7 MPa); depósito 150 L.
• Aire comprimido: rango de trabajo 4–6 kg/cm² (55–85 psi).
• Alimentación a longitud fija (GFC): corte final 2–99 mm; residuo mínimo 85+δ mm; longitud por ciclo 780 mm.
• Dimensiones máquina (L×W×H): 7133 × 3602 × 2800 mm; peso: 5800 kg.
• Componentes clave suministrados por marcas internacionales (Mitsubishi, Siemens, Yuken, Kanefusa/Tenryu, etc.).
