Centro de mecanizado 3 ejes HMC-2516NC
horizontalBT 50de fresado

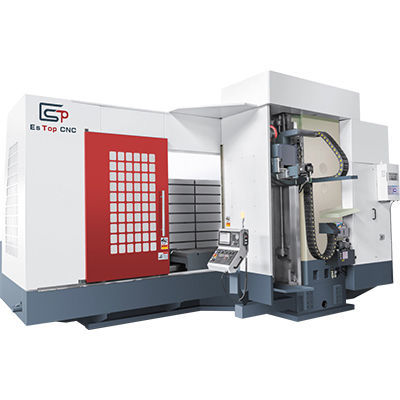

Centro de mecanizado 3 ejes - HMC-2516NC - ESTOPCNC - horizontal / BT 50 / de fresado
Centro de mecanizado 3 ejes - HMC-2516NC - ESTOPCNC - horizontal / BT 50 / de fresado
Añadir a mis favoritos
Añadir al comparador

Características

Número de ejes
3 ejes
Orientación del husillo
horizontal
Nariz del husillo
BT 50
Otra función
de fresado
Aplicaciones
para cargas pesadas
Carrera X

2.500 mm
(98,43 in)

Carrera Y

1.600 mm
(62,99 in)

Carrera Z

550 mm
(21,65 in)

Velocidad de rotación

Máx.: 3.000 rpm
(18.850 rad.min-1)

Mín.: 0 rpm
(0 rad.min-1)

Potencia

30 kW
(40,79 hp)

Altura máxima de la pieza

Máx.: 1.600 mm
(63 in)

Mín.: 0 mm
(0 in)

Carga máxima de la mesa

12.000 kg
(26.455 lb)

Precisión de colocación

0,02 mm
(0,00079 in)

Repetibilidad

0,015 mm
(0,00059 in)

Peso total

32.000 kg
(70.547,92 lb)

Longitud total

7.500 mm
(295,3 in)

Anchura total

4.800 mm
(189 in)

Altura total

4.300 mm
(169,3 in)

Descripción

Descripción del producto
El ES-TOP HMC-2516NC es un centro de mecanizado horizontal diseñado para fresado en bruto y el mecanizado de piezas de gran volumen. Incorpora un husillo BT50 con motor de 30 kW, mesa de 2500 × 1400 mm y una capacidad de carga máxima de 12 000 kg, indicado para aplicaciones industriales pesadas.

Especificaciones técnicas (resumen)
  • Modelo: HMC-2516NC
  • Recorrido en tres ejes (X/Y/Z): 2500 / 1600 / 550 mm
  • Centro husillo a guía de columna: 0–1600 mm
  • Capacidad de corte: 800 cm³/min
  • Tamaño de la mesa: 2500 × 1400 mm
  • Peso máximo de carga: 12 000 kg
  • Velocidad de husillo: 0–3000 rpm
  • Cono de husillo: BT50-φ220
  • Motor del husillo: 30 kW
  • Sistema de control: Mitsubishi M80


Configuración principal de la máquina
  • Una unidad Centro de mecanizado horizontal (modelo HMC-2516NC) con controladora Mitsubishi M80


Accesorios estándar / artículos
  • Unidad de operación de mano — 1 pc
  • Sistema de lubricación automática — 1 pc
  • Luz de advertencia LED — 1 pc
  • Dispositivo de soplado de husillo — 1 pc
  • Cortina de aire de protección — 1 pc
  • Linterna — 1 pc
  • Accesorios adjuntos — 1 conjunto
  • Acuerdo técnico adjunto — 1 conjunto


Especificaciones detalladas
  • Modelo: HMC-2516NC
  • Recorrido tres ejes (X/Y/Z): 2500 mm / 1600 mm / 550 mm
  • Centro husillo a guía de columna: 0–1600 mm
  • Capacidad de corte: 800 cm³/min
  • Tamaño de la mesa: 2500 × 1400 mm
  • Peso máximo de carga: 12 000 kg
  • Velocidad de husillo: 0–3000 rpm
  • Cono de husillo: BT50-φ220
  • Motor del husillo: 30 kW
  • Avance rápido (X/Y/Z): 6 / 6 / 6 m/min
  • Avance de corte rápido (X/Y/Z): 5 / 5 / 5 m/min
  • Precisión de posicionamiento: 0,02 mm
  • Precisión de reposicionamiento: 0,015 mm
  • Capacidad depósito de aceite lubricante: 4 L
  • Dimensiones de la máquina: 7500 × 4800 × 4300 mm
  • Peso de la máquina: 32 000 kg
  • Sistema de control: Mitsubishi M80
