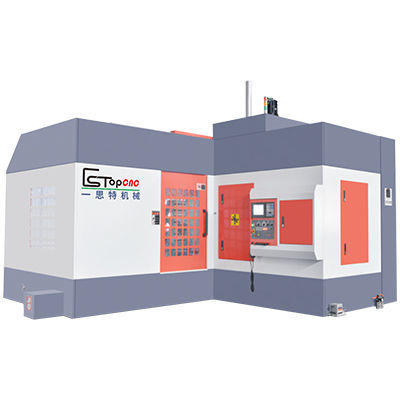

Centro de mecanizado 3 ejes HMC-2214NC

horizontalBT 50de fresado

Producto
Centro de mecanizado horizontal HMC-2214NC para piezas de gran tamaño y aplicaciones de mecanizado con cargas elevadas. Características principales: mesa 2200×1400 mm, recorrido vertical de mesa 650 mm y transmisión del husillo seleccionable (correa o engranaje).

Parámetros técnicos (comparación)

• Modelo: ET-1712-NC | ET-2214-NC
• Recorrido máximo (X/Y/Z) (mm): 1800/1200/500 | 2350/1400/650
• Recorrido vertical de mesa (eje W) (mm): 500 | 650
• Tamaño de la mesa (L×A) (mm): 1700×1100 | 2200×1400
• Centro del husillo a la mesa (mm): 50–1250 | 50–1450
• Tamaño del recorrido vertical (L×H) (mm): 1840×900 | 2340×1100
• Velocidades de avance X/Y/Z (mm/min): 10–7500 / 10–7500 / 10–4500
• Diámetro del husillo (mm): 220 (tipo dividido) | 220 (tipo dividido)
• Potencia del husillo (kW): 30/37 | 30/37
• Velocidad del husillo (r/min): 0–3000 (correa) / 0–1800 (engranaje) | 0–3000 (correa) / 0–1800 (engranaje)
• Conicidad del husillo: BT-50
• Potencia aproximada de los ejes (kW): X 4 | 5, Y 4, Z 3
• Potencia total (kW): 48 | 55
• Carga máxima soportada (t): 8 | 12
• Peso (t) ±5%: 23 | 26
• Dimensiones globales (L×A×H) (mm): 4950×3900×4150 | 6370×4400×3750
• Opcional: modo de transmisión del husillo seleccionable (correa o engranaje)

Especificaciones técnicas

• Designación en la ficha: HMC-2214NC
• Recorrido máximo (X/Y/Z): 2350/1400/650 mm (ET-2214-NC)
• Recorrido vertical de mesa (eje W): 650 mm
• Tamaño de la mesa (L×A): 2200×1400 mm
• Centro husillo-mesa: 50–1450 mm
• Tamaño del recorrido vertical (L×H): 2340×1100 mm
• Velocidades de avance: X/Y = 10–7500 mm/min, Z = 10–4500 mm/min
• Diámetro del husillo: 220 mm (husillo tipo dividido)
• Potencia del husillo: 30/37 kW
• Velocidad del husillo: 0–3000 r/min (tipo correa) o 0–1800 r/min (tipo engranaje)
• Conicidad del husillo: BT-50
• Potencia de accionamiento aproximada: X ≈ 5 kW, Y ≈ 4 kW, Z ≈ 3 kW
• Potencia total: ≈ 55 kW
• Carga máxima soportada: 12 Ton
• Peso: ≈ 26 Ton (±5%)
• Dimensiones globales (L×A×H): 6370×4400×3750 mm
• Opcional: modo de transmisión del husillo seleccionable (correa o engranaje)
