Centro de mecanizado 3 ejes HMC-1712NC
horizontalde tipo mesaBT 50

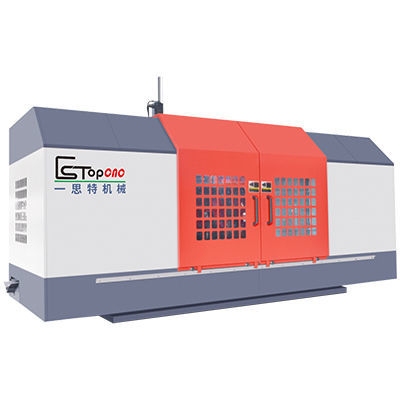

Centro de mecanizado 3 ejes - HMC-1712NC - ESTOPCNC - horizontal / de tipo mesa / BT 50
Centro de mecanizado 3 ejes - HMC-1712NC - ESTOPCNC - horizontal / de tipo mesa / BT 50
Añadir a mis favoritos
Añadir al comparador

Características

Número de ejes
3 ejes
Orientación del husillo
horizontal
Estructura
de tipo mesa
Nariz del husillo
BT 50
Otra función
de fresado
Aplicaciones
para trabajos pesados, para piezas de gran tamaño
Otras características
de alta potencia
Carrera X

1.800 mm
(70,87 in)

Carrera Y

1.200 mm
(47,24 in)

Carrera Z

500 mm
(19,69 in)

Velocidad de rotación

Máx.: 3.000 rpm
(18.850 rad.min-1)

Mín.: 0 rpm
(0 rad.min-1)

Potencia

30 kW, 37 kW
(40,79 hp, 50,31 hp)

Carga máxima de la mesa

8 t
(9 us ton)

Peso total

23 t
(25,35 us ton)

Longitud total

4.950 mm
(194,9 in)

Anchura total

3.900 mm
(153,5 in)

Altura total

4.150 mm
(163,4 in)

Descripción

Producto
Centro de mecanizado horizontal ET-1712-NC (designación comercial HMC-1712NC). Diseñado para fresado horizontal y mecanizado de producción de piezas de gran tamaño.

Descripción general
Modelos presentados: ET-1712-NC y ET-2214-NC. Fabricante: ES-TOP CNC. Modos de transmisión del husillo disponibles: tipo correa o tipo engranaje. Indicados para aplicaciones con alta capacidad de carga y piezas grandes.

Especificaciones técnicas (resumen)
Modelo: ET-1712-NC | ET-2214-NC
Recorrido máx. (X/Y/Z) (mm): 1800/1200/500 | 2350/1400/650
Recorrido vertical mesa (eje W) (mm): 500 | 650
Tamaño mesa de trabajo (L×A) (mm): 1700×1100 | 2200×1400
Centro husillo-mesa (mm): 50-1250 | 50-1450
Tamaño recorrido vertical mesa (L×A) (mm): 1840×900 | 2340×1100
Velocidad de avance (mm/min): X 10–7500 | 10–7500; Y 10–7500 | 10–7500; Z 10–4500 | 10–4500
Cabezal de fresado / Husillo:
Diámetro husillo (mm): 220 (husillo dividido)
Potencia husillo (kW): 30/37
Velocidad husillo (r/min): 0–3000 (tipo correa) / 0–1800 (tipo engranaje)
Conicidad husillo: BT-50
Potencia aproximada de accionamiento ejes (kW): X 4 | 5; Y 4; Z 3
Potencia total (aprox. kW): 48 | 55
Carga máxima soportada: 8 Ton | 12 Ton
Peso (aprox.): 23 Ton ±5% | 26 Ton ±5%
Dimensiones (L×A×H) (mm): 4950×3900×4150 | 6370×4400×3750
Opcional: transmisión de husillo — tipo correa o tipo engranaje

Etiquetas / Palabras clave
Centro de mecanizado horizontal / HMC-1712NC / ET-1712-NC / BT-50 / 30 kW / 37 kW / mesa grande / alta carga

Características técnicas
  • Modelo: ET-1712-NC (designación comercial HMC-1712NC)
  • Recorrido máx. (X/Y/Z): 1800 / 1200 / 500 mm
  • Recorrido vertical mesa (eje W): 500 mm
  • Tamaño mesa (L×A): 1700 × 1100 mm
  • Centro husillo-mesa: 50–1250 mm
  • Tamaño recorrido vertical mesa (L×A): 1840 × 900 mm
  • Velocidades de avance X/Y/Z: X 10–7500 mm/min, Y 10–7500 mm/min, Z 10–4500 mm/min
  • Diámetro husillo: 220 mm (husillo dividido)
  • Potencia husillo: 30/37 kW
  • Velocidad husillo: 0–3000 r/min (tipo correa) o 0–1800 r/min (tipo engranaje)
  • Conicidad husillo: BT-50
  • Potencia accionamiento ejes (aprox.): X 4 kW, Y 4 kW, Z 3 kW
  • Potencia total (aprox.): 48 kW
  • Carga máxima soportada: 8 Ton
  • Peso (aprox.): 23 Ton ±5%
  • Dimensiones (L×A×H): 4950 × 3900 × 4150 mm
  • Transmisión de husillo opcional: tipo correa o tipo engranaje
