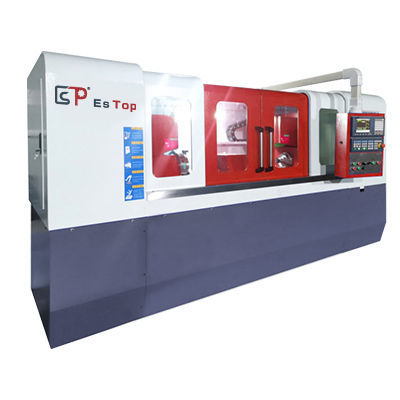

Machina de taladrado profundo CNC GD-1000NC

horizontalpara orificio profundode alta precisión

Descripción general
El GD-1000NC es una máquina CNC de gun drilling diseñada para piezas en barra redonda para taladrado profundo horizontal. Pertenece a la gama ES-TOP CNC y soporta operaciones automáticas de taladrado profundo para componentes como piezas hidráulicas, ejes de automoción, núcleos de molde y componentes para petróleo y gas.

Modelos y tabla técnica
AXIS-500 | Rango de diámetro de mecanizado (mm): 3-30 | Profundidad de mecanizado (mm): 500 | Diámetro exterior de sujeción (mm): 80 | Velocidad del husillo (rpm): 8000 | Potencia del husillo (kW): 7.5 | Potencia total máquina (kW): 23 | Peso máquina (kg): 4000 | Dimensiones (mm): 3200x1500x1900
AXIS-800 | Rango de diámetro de mecanizado (mm): 3-30 | Profundidad de mecanizado (mm): 800 | Diámetro exterior de sujeción (mm): 80 | Velocidad del husillo (rpm): 8000 | Potencia del husillo (kW): 7.5 | Potencia total máquina (kW): 26 | Peso máquina (kg): 4500 | Dimensiones (mm): 3200x1500x1900
AXIS-1000 | Rango de diámetro de mecanizado (mm): 3-40 | Profundidad de mecanizado (mm): 1000 | Diámetro exterior de sujeción (mm): 100 | Velocidad del husillo (rpm): 8000 | Potencia del husillo (kW): 11 | Potencia total máquina (kW): 28 | Peso máquina (kg): 5200 | Dimensiones (mm): 4200x1500x1900
AXIS-1500 | Rango de diámetro de mecanizado (mm): 3-40 | Profundidad de mecanizado (mm): 1500 | Diámetro exterior de sujeción (mm): 100 | Velocidad del husillo (rpm): 8000 | Potencia del husillo (kW): 11 | Potencia total máquina (kW): 28 | Peso máquina (kg): 5800 | Dimensiones (mm): 4200x1500x1900

Etiquetas

• profundo
• agujero
• perforación

Especificaciones técnicas

• Nombre del modelo: GD-1000NC
• Tipo: máquina de taladrado profundo (gun drilling) para barras redondas; taladrado horizontal profundo; CNC
• Velocidad típica del husillo: hasta 8000 rpm (modelos listados)
• Rango de diámetro de mecanizado: 3–30 mm hasta 3–40 mm según modelo
• Profundidad de mecanizado: 500, 800, 1000, 1500 mm (según modelo)
• Potencia del husillo: 7.5 kW — 11 kW (ejemplos)
• Motores de avance: AC 2.3 kW o variantes AC Servo (2.3 kW / 3.0 kW)
• Motor bomba de aceite de alta presión: 5.5 kW (indicado en los modelos)
• Bomba de presión de corte: 100 kg/cm3 (cuando esté especificado)
• Caudal de aceite bombeado: ejemplos 6–60, 6–80, 6–100 L/min
• Precisión de filtración del fluido de corte: 15 µ
• Potencia total de la máquina: ejemplos 23 kW, 26 kW, 28 kW
• Volumen del depósito de almacenamiento: 600 (unidad mostrada en la página fuente: KG)
• Peso de la máquina: aproximadamente 4000–5800 kg según el modelo
• Área de la herramienta/máquina: hasta 4200x1500x1900 mm
