Machina de taladrado profundo CNC DH-1816
horizontal3 ejespara orificio profundo

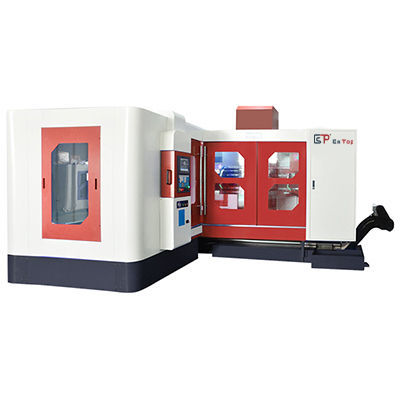

Machina de taladrado profundo CNC - DH-1816 - ESTOPCNC - horizontal / 3 ejes / para orificio profundo
Machina de taladrado profundo CNC - DH-1816 - ESTOPCNC - horizontal / 3 ejes / para orificio profundo
Machina de taladrado profundo CNC - DH-1816 - ESTOPCNC - horizontal / 3 ejes / para orificio profundo - imagen - 2
Machina de taladrado profundo CNC - DH-1816 - ESTOPCNC - horizontal / 3 ejes / para orificio profundo - imagen - 3
Añadir a mis favoritos
Añadir al comparador

Características

Tipo de control
CNC
Estructura
horizontal
Número de ejes
3 ejes
Aplicaciones
para orificio profundo
Otras características
de alta precisión, compacta, servoeléctrica, para uso intensivo, con sistema de posicionamiento
Diámetro de taladrado

Máx.: 38 mm
(1,5 in)

Mín.: 2 mm
(0,08 in)

Potencia

11.000 W, 15.000 W

Velocidad de rotación

8.000 rpm
(50.265,5 rad.min-1)

Peso

16 t
(18 us ton)

Descripción

Resumen del producto
DH-1816 máquina de taladrado profundo horizontal CNC para perforación de orificios profundos, rango de diámetro φ2–38 mm (opción 50 mm) y profundidad máxima de 1600 mm. Diseñada para la producción de componentes que requieren precisión axial y circulación de refrigerante controlada.

Especificaciones estándar
  • Modelo: DH-1816
  • Rango de diámetro de perforación: φ2–38 mm (opción hasta 50 mm)
  • Profundidad máxima de perforación: 1600 mm
  • Recorrido mesa (X): 1800 mm
  • Recorrido columna (Y): 1200 mm
  • Recorrido cabezal (Z): 1600 mm
  • Conicidad del husillo: OZ25
  • Velocidad máxima del husillo: 8000 rpm
  • Avance rápido (X/Y/Z): 7,5/7,5/7,5 m/min
  • Potencia motor husillo: 11/15 kW (Nom./Max.)
  • Motores de avance X/Y/Z: 5,5 / 3,6 / 2,3 kW
  • Potencia bomba aceite de refrigeración: 5,5/7,5 kW
  • Potencia bomba de circulación: 3 kW
  • Potencia total máquina: 45 kW
  • Carga máxima mesa: 15000 kg
  • Tamaño mesa: 1700 × 1000 mm
  • Capacidad cilindro de refrigeración: 630 L
  • Presión del refrigerante: 70 MPa; flujo: 67 L/min
  • Espacio requerido: 5000 × 4300 mm; Altura máx.: 2800 mm; Peso máquina: 16 t
  • Precisión diámetro taladro: IT8–IT11; Rugosidad del orificio: Ra ≤ 3,2 μm
  • Deflexión del eje: ≤0,45/1000 (S45#, φ10 mm)
  • Precisión de posicionamiento: 0,025 mm; Reposicionamiento: 0,015 mm


Configuración principal
  • Control NC: SYNTEC
  • Husillo: HANYANG / OZ25
  • Convertidor de frecuencia husillo: MK
  • Motor servo husillo: MK
  • Motores servo X/Y/Z: Maxsine
  • Drivers ejes X/Y/Z: Maxsine
  • Cilindro de circulación: Acct.
  • Husillo (tornillo): Nanjing GONGYI
  • Rodamientos: NSK
  • Guías lineales: HIWIN / TBI
  • Cubierta completamente metálica: MTHY


Aplicaciones y ventajas
  • Aplicaciones habituales: cilindros hidráulicos, ejes, cuerpos de válvulas, componentes de moldes, piezas aeroespaciales y automotrices
  • Circulación continua de refrigerante y suministro a alta presión para ciclos de perforación profunda y evacuación de virutas
  • Alta capacidad de carga de mesa (15 t) y huella optimizada para utillajes pesados y líneas de producción
  • Posicionamiento y repetibilidad adecuados para producción por lotes y talleres de reparación
  • Configuración de husillo y accionamientos que facilita la integración en procesos automatizados
