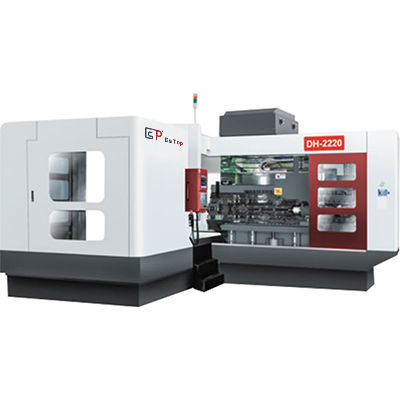

Machina de taladrado profundo CNC DH-2220DC

horizontal3 ejespara orificio profundo

Descripción general
El DH-2220DC es una máquina CNC horizontal para taladrado de agujeros profundos, diseñada para gun drilling y operaciones combinadas de fresado/mandrinado. Capacidad estándar Ø2–38 mm (opcional hasta Ø50 mm), profundidad máxima de perforación 2000 mm y capacidad de fresado 2000 × 2000 mm.

Especificaciones principales

• Modelo: DH-2220DC
• Diámetro de perforación: Ø2–38 mm (opción Ø50 mm)
• Profundidad máxima de perforación: 2000 mm
• Capacidad de fresado: 2000 × 2000 mm
• Diámetro máximo de herramienta de fresado: 160 mm
• Tamaño mesa: 1400 × 1500 mm
• Carga máxima: 21 000 kg
• Espacio requerido: 7300 × 8000 mm
• Peso máquina: 22 t

Recorridos y ejes

• X (mesa izq./der.): 2200 mm
• Y (columna arriba/abajo): 1000 mm
• Z (husillo adelante/atrás): 2000 mm
• Avance rápido X/Y/Z: 7.5 / 7.5 / 7.5 m/min

Husillo y accionamiento

• Conicidad husillo: OZ25 (opción BT50)
• Transmisión husillo: por correa
• Velocidad máxima husillo: 6000 rpm (opción 4000 rpm)
• Potencia motor husillo (nom./máx.): 11 / 15 kW
• Potencia cabezal de fresado: 15 kW

Alimentación y bombas

• Potencia bomba aceite refrigeración: 5.5 / 7.5 kW
• Potencia bomba de circulación: 3 kW
• Potencia total máquina: 43 kW

Mesa y refrigeración

• Mesa / mesa rotativa: 1400 × 1500 mm
• Carga máxima: 21 000 kg
• Capacidad cilindro del sistema de refrigeración: 630 L
• Presión de refrigerante: 70 MPa
• Caudal de refrigerante: 67 L/min

Precisión y tolerancias

• Precisión diámetro de perforación: IT8–IT11
• Rugosidad superficial del orificio: Ra ≤ 3.2 μm
• Deflexión del eje: ≤ 0.45/1000 (S45#, Ø10 mm)
• Precisión de posicionamiento: 0.025 mm
• Precisión de reposicionamiento: 0.015 mm

Configuración principal y opciones

• Controlador NC: SYNTEC
• Husillo: HANYANG / OZ25
• Convertidor de frecuencia y motor husillo: MK
• Servos y drivers X/Y/Z: Maxsine
• Husillo a bolas: Nanjing GONGYI
• Rodamientos: NSK
• Guías lineales: HIWIN / TBI
• Opciones: perforación Ø50 mm, variantes de velocidad de husillo, fijaciones personalizadas

Aplicaciones típicas

• Componentes automotrices (árboles de levas, cigüeñales)
• Cilindros hidráulicos y cuerpos de válvulas
• Componentes para oil & gas
• Piezas estructurales aeroespaciales y sector defensa
• Maquinaria pesada y fabricación de utillaje

Pedidos y soporte
Para cotizaciones, plazos, instalación, puesta en marcha y formación de operadores, contacte con ventas indicando diámetro a perforar, material y volumen de producción para recibir una oferta personalizada.
