Caudalímetro de ultrasonido de tiempo de tránsito 9095

volumétricopara nitrógenopara aire comprimido

Descripción

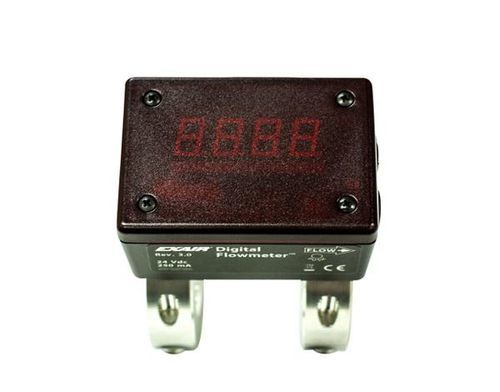

El Digital Flowmeter™ de EXAIR es un caudalímetro digital de montaje sin intrusión con opción de registro de datos. La pantalla digital muestra el caudal en tiempo real en SCFM o m3/h y permite detectar fugas y consumos ineficientes sin cortar ni soldar la tubería. Diseñado para montaje permanente o temporal; existen anillos de bloqueo para modelos que deban retirarse. Compatible con tubería Schedule 40 en hierro (1/2"–8"), tubería de aluminio 25–101 mm y tubería de cobre hasta 4". Consultar a EXAIR para modelos NEMA 4 y materiales especiales.

Ventajas

• Instalación rápida — sin corte, soldadura, calibración ni interrupción del flujo
• Pantalla remota sumadora y registrador USB opcionales para registro y visualización remota
• Sin partes móviles — bajo mantenimiento
• Sensible en flujos bajos
• Incluye componentes necesarios para la instalación
• Amplio rango de tamaños disponible (opciones hierro, cobre, aluminio)

Modelos

• Disponibles para tubería Sch. 40 en hierro de 1/2" a 8"
• Disponibles para tubería de cobre de 3/4" a 4"
• Disponibles para tubería de aluminio de 25 mm a 101 mm
• Se pueden especificar pantallas en unidades métricas o anglosajonas para todos los modelos
• Modelos disponibles con o sin guías de perforación

Accesorios

• Registrador de datos USB (Modelo 9147): se conecta directamente al Digital Flowmeter; frecuencia de registro configurable desde una vez por segundo hasta una vez cada 12 horas; datos legibles con el software incluido o exportables a hojas de cálculo.
• Pantalla remota sumadora: visualización remota del consumo actual, uso de las últimas 24 horas y uso acumulado total.
• Kit guía de perforación: posicionamiento preciso de los orificios para las sondas en la tubería.
• Anillo de cierre: necesario si retira o traslada el caudalímetro.

Dimensiones y rango de caudal - Pequeño Digital Flowmeter
Series 9090 | Tamaño de tubería 1/2" | A in 3.31 | A mm 84 | Rango 1–100 SCFM (1.7–170 m3/h)
Series 9091 | Tamaño de tubería 3/4" | A in 3.49 | A mm 89 | Rango 1–150 SCFM (1.7–255 m3/h)
Series 9092 | Tamaño de tubería 1" | A in 3.87 | A mm 98 | Rango 2–200 SCFM (3.4–340 m3/h)
Series 9093 | Tamaño de tubería 1 1/4" | A in 4.24 | A mm 108 | Rango 4–400 SCFM (6.8–680 m3/h)
Series 9094 | Tamaño de tubería 1 1/2" | A in 4.62 | A mm 117 | Rango 4–400 SCFM (6.8–680 m3/h)
Series 9091CU | Tamaño de tubería 3/4" | A in 3.49 | A mm 89 | Rango 1–150 SCFM (1.7–255 m3/h)
Series 9092CU | Tamaño de tubería 1" | A in 3.68 | A mm 93 | Rango 2–200 SCFM (3.4–340 m3/h)
Series 9093CU | Tamaño de tubería 1 1/4" | A in 3.87 | A mm 98 | Rango 2–200 SCFM (3.4–340 m3/h)
Series 9094CU | Tamaño de tubería 1 1/2" | A in 4.24 | A mm 108 | Rango 4–400 SCFM (6.8–680 m3/h)
Series 91025 | Tamaño de tubería 25 mm | A in 3.49 | A mm 89 | Rango 2–200 SCFM (3.4–340 m3/h)
Series 91040 | Tamaño de tubería 40 mm | A in 4.24 | A mm 108 | Rango 4–400 SCFM (6.8–680 m3/h)

Dimensiones y rango de caudal - Grande Digital Flowmeter
Series 9095 | Tamaño de tubería 2" | A in 5.34 | A mm 136 | Rango 6–600 SCFM (10.2–1020 m3/h)
Series 9096 | Tamaño de tubería 2 1/2" | A in 6.09 | A mm 155 | Rango 8–800 SCFM (13.6–1359 m3/h)
Series 9097 | Tamaño de tubería 3" | A in 6.71 | A mm 171 | Rango 12–1200 SCFM
Series 9098 | Tamaño de tubería 4" | A in 7.71 | A mm 196 | Rango 20–2000 SCFM
Series 9099 | Tamaño de tubería 5" | A in 8.84 | A mm 224 | Rango 30–3000 SCFM (51–5100 m3/h)
Series 90100 | Tamaño de tubería 6" | A in 9.84 | A mm 250 | Rango 50–5000 SCFM
Series 90101 | Tamaño de tubería 8" | A in 11.84 | A mm 301 | Rango 100–6000 SCFM
Series 9095CU | Tamaño de tubería 2" | A in 5.09 | A mm 129 | Rango 6–600 SCFM (10.2–1020 m3/h)
Series 9096CU | Tamaño de tubería 2 1/2" | A in 5.84 | A mm 148 | Rango 8–800 SCFM (13.6–1359 m3/h)
Series 9097CU | Tamaño de tubería 3" | A in 6.34 | A mm 161 | Rango 10–1000 SCFM (17–1699 m3/h)
Series 9098CU | Tamaño de tubería 4" | A in 7.34 | A mm 186 | Rango 20–2000 SCFM (34–3398 m3/h)
Series 91050 | Tamaño de tubería 50 mm | A in 5.1 | A mm 129 | Rango 6–600 SCFM (10.2–1020 m3/h)
Series 91063 | Tamaño de tubería 63 mm | A in 5.6 | A mm 142 | Rango 8–800 SCFM (13.6–1359 m3/h)
Series 91076 | Tamaño de tubería 76 mm | A in 6.3 | A mm 161 | Rango 10–1000 SCFM (17–1699 m3/h)
Series 91101 | Tamaño de tubería 101 mm | A in 7.3 | A mm 186 | Rango 20–2000 SCFM (34–3398 m3/h)

Especificaciones técnicas

• Precisión: 5% de la lectura más 1% del rango para flujos del 10% al 100% del rango indicado a temperaturas de aire entre 20° y 120°F (aprox. -7° a 49°C).
• Presión de servicio: 200 PSIG máximo en tubería Sch. 40 de hierro y en cobre Tipo L por debajo de 3"; consultar a EXAIR para otros materiales y presiones más altas.
• Alimentación: 250 mA a 24 VDC
• Resistencia de salida: 600 Ohmios máximo
• Materiales en contacto con el fluido: acero inoxidable, oro, epoxi térmico y Viton
• Material del anillo: aluminio
• Pantalla: pantalla LED de cuatro dígitos
• Tiempo de respuesta: un segundo para alcanzar el 63% del cambio en valores a flujos superiores al 30% del rango
• Conformidad: CE y RoHS
• Nota: para uso únicamente con aire comprimido y nitrógeno.
