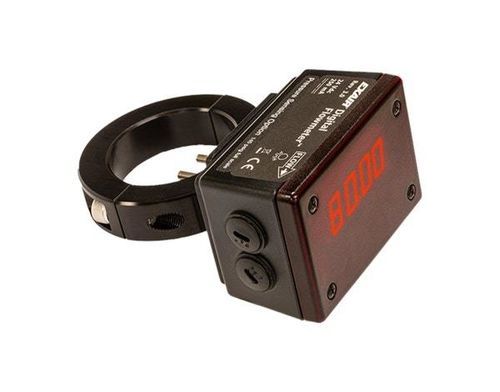

Caudalímetro digital P9097CU

volumétricopara nitrógenopara aire comprimido

Resumen
El caudalímetro digital con detección de presión™ de EXAIR mide la presión interna de la tubería y el caudal de aire comprimido (SCFM o m3/hr) con opción de registro de datos. Se instala de forma permanente o temporal en tuberías de aire comprimido sin cortes, soldaduras, ajustes ni calibración. Para la mayoría de los modelos hay anillos obturadores disponibles para permitir su extracción. Disponible para tuberías de hierro Schedule 40 de 2" a 8", tuberías de aluminio de 50 a 101 mm y tuberías de cobre Tipo L de 2" a 4". Envío habitual en 3–5 días; consultar fábrica para versiones NEMA 4.

Ventajas

• Instalación sin cortar ni soldar
• Display remoto sumador y registrador de datos USB opcionales
• Cambio rápido entre lecturas de Presión, SCFM y m3/hr
• Visualización en unidades métricas o anglosajonas disponible para todas las tallas
• Sin piezas móviles; sensible a bajos caudales
• Sin calibración ni configuración requerida
• Incluye todos los componentes necesarios para la instalación
• Modelos disponibles para 2"–8" Sch.40 hierro, 25–101 mm aluminio y 2"–4" cobre

Modelos

• Series P9095–P90101 para 2" a 8" en tubería hierro Schedule 40
• Series P91050–P91101 para 50 mm a 101 mm en tubería de aluminio
• Series P9095CU–P9097CU para 2" a 4" en tubería cobre Tipo L
• Visualizaciones de presión, métricas o inglesas disponibles en todos los tamaños
• Modelos solicitables con o sin plantilla de perforación

Accesorios

• Registrador de datos USB — Modelo 9147: se conecta directamente al caudalímetro; tasa de registro configurable desde 1 s hasta cada 12 h; datos legibles con el software incluido o exportables a hoja de cálculo
• Display remoto sumador — visualización remota de datos: consumo actual, uso de las últimas 24 h y uso total acumulado
• Kit plantilla de taladro — asegura posicionamiento preciso de los orificios para las sondas
• Anillo de obturación — necesario si se retira o reubica el caudalímetro

Dimensiones y rango de caudal – Tubería hierro Schedule 40
Series: P9095 | Pipe Size: 2" | in: 5.34 | mm: 136 | Flow Range: 6-600 SCFM (10.2-1020 m3/hr)
Series: P9096 | Pipe Size: 2 1/2" | in: 6.09 | mm: 155 | Flow Range: 8-800 SCFM (13.6-1359 m3/hr)
Series: P9097 | Pipe Size: 3" | in: 6.71 | mm: 171 | Flow Range: 12-1200 SCFM
Series: P9098 | Pipe Size: 4" | in: 7.71 | mm: 196 | Flow Range: 20-2000 SCFM
Series: P9099 | Pipe Size: 5" | in: 8.84 | mm: 224 | Flow Range: 30-3000 SCFM (51-5100 m3/hr)
Series: P90100 | Pipe Size: 6" | in: 9.84 | mm: 250 | Flow Range: 50-5000 SCFM
Series: P90101 | Pipe Size: 8" | in: 11.84 | mm: 301 | Flow Range: 100-6000 SCFM

Dimensiones y rango de caudal – Tubería cobre Tipo L
Series: P9095CU | Pipe Size: 2" | in: 5.09 | mm: 129 | Flow Range: 6-600 SCFM (10.2-1020 m3/hr)
Series: P9096CU | Pipe Size: 2 1/2" | in: 5.84 | mm: 148 | Flow Range: 8-800 SCFM (13.6-1359 m3/hr)
Series: P9097CU | Pipe Size: 3" | in: 6.34 | mm: 161 | Flow Range: 10-1000 SCFM (17-1699 m3/hr)

Dimensiones y rango de caudal – Tubería de aluminio
Series: P91050 | Pipe Size: 50mm | in: 5.1 | mm: 129 | Flow Range: 6-600 SCFM (10.2-1020 m3/hr)
Series: P91063 | Pipe Size: 63mm | in: 5.6 | mm: 142 | Flow Range: 8-800 SCFM (13.6-1359 m3/hr)
Series: P91076 | Pipe Size: 76mm | in: 6.3 | mm: 161 | Flow Range: 10-1000 SCFM (17-1699 m3/hr)
Series: P91101 | Pipe Size: 101mm | in: 7.3 | mm: 186 | Flow Range: 20-2000 SCFM (34-3398 m3/hr)

Especificaciones técnicas

• Precisión: PRESIÓN: ±2 PSIG máximo (± PSIG a 68°F)
• Presión de trabajo: 200 PSIG máximo en Sch. 40 hierro y en cobre Tipo L por debajo de 3"; consultar EXAIR para otros materiales y presiones superiores
• Alimentación: 250 mA a 24 VDC
• Resistencia de salida: 600 Ohmios máximo
• Materiales en contacto: acero inoxidable, oro, epoxi térmico y Viton
• Material del anillo: aluminio
• Pantalla: LED de cuatro dígitos
• Tiempo de respuesta: 1 segundo hasta el 63% del cambio en valores por encima del 30% del rango
• Rango de presión: 0–145 PSIG operativo; 200 PSIG máximo; 145 PSIG escala completa de salida mA
• Conformidad: CE y RoHS
• Nota: Para uso únicamente con aire comprimido y nitrógeno
