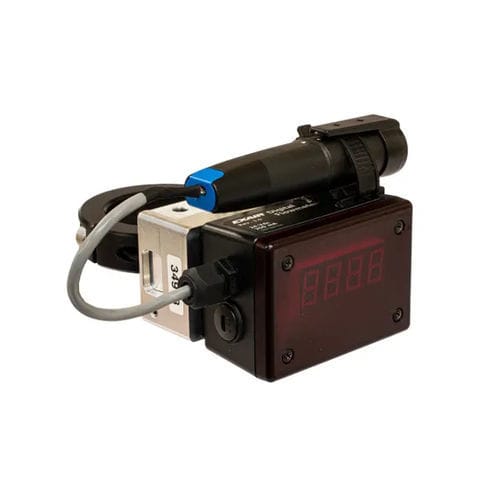

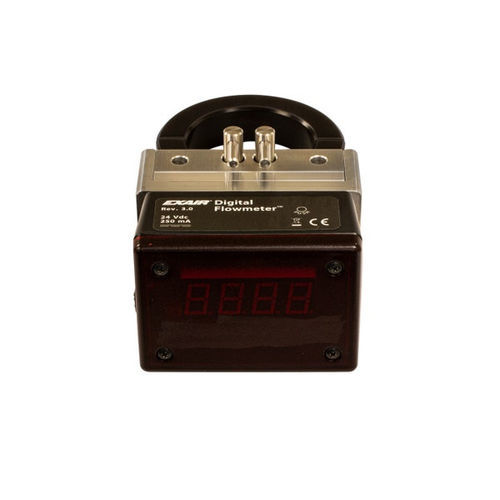

Caudalímetro térmico H9096

volumétricopara aire comprimidoDN50 - 2"

Descripción
El Hot Tap Digital Flowmeter™ permite la instalación con la tubería bajo presión sin necesidad de aislarla o despresurizarla. Incorpora dos válvulas para el paso de las sondas y un silenciador que recoge las virutas del taladrado. La pantalla digital muestra el caudal de aire comprimido en tiempo real para detectar fugas y equipos ineficientes. No requiere corte, soldadura, ajustes ni calibración. Artículo no en stock; envío en 3–5 días. Consultar con fábrica para modelos NEMA 4.

Ventajas

• Instalación en presión — no es necesario parar el sistema
• Sin piezas móviles, menor mantenimiento
• Display remoto sumador y registrador de datos USB disponibles
• Opcional: placa de comunicación RS-485
• Sensible a caudales bajos
• No requiere calibración ni puesta en marcha en campo
• Incluye todos los componentes para la instalación
• Modelos para tubos Schedule 40 hierro 2–8 in y cobre 2–6 in

Modelos

• H9095–H90101: disponibles para tubos Schedule 40 hierro de 2 a 8 in
• H9095CU–H90100CU: disponibles para tubos de cobre de 2 a 6 in
• Pantallas en unidades métricas o inglesas seleccionables para todos los modelos

Accesorios

• Registrador de datos USB — Modelo 9147 se conecta directamente al caudalímetro; intervalo de registro configurable; datos legibles con el software incluido o exportables a hoja de cálculo
• Pantalla remota sumadora — permite visualizar remotamente el consumo actual, las últimas 24 horas y el total acumulado
• Aro de obturación — requerido para retirar o reubicar el caudalímetro

Dimensiones y rango de caudal (tubería Schedule 40)
Modelo | Tamaño tubo | A (in) | A (mm) | Rango de caudal
H9095 | 2 in | 6.43 | 163 | 6–600 SCFM (10.2–1020 m3/hr)
H9096 | 2-1/2 in | 7.20 | 183 | 8–800 SCFM (13.6–1359 m3/hr)
H9097 | 3 in | 7.82 | 199 | 12–1200 SCFM
H9098 | 4 in | 8.82 | 224 | 20–2000 SCFM
H90100 | 6 in | 10.95 | 278 | 50–5000 SCFM
H90101 | 8 in | 12.95 | 329 | 100–6000 SCFM

Dimensiones y rango de caudal (tubería cobre)
Modelo | Tamaño tubo | A (in) | A (mm) | Rango de caudal
H9095CU | 2 in | 6.18 | 157 | 6–600 SCFM (10.2–1020 m3/hr)
H9096CU | 2-1/2 in | 6.95 | 177 | 8–800 SCFM (13.6–1359 m3/hr)
H9097CU | 3 in | 7.45 | 189 | 10–1000 SCFM (17–1699 m3/hr)
H9098CU | 4 in | 8.45 | 215 | 20–2000 SCFM (34–3398 m3/hr)
H90100CU | 6 in | 10.45 | 265 | 40–4000 SCFM (68–6796 m3/hr)

Especificaciones técnicas

• Precisión: 5% de la lectura más 1% del rango para caudales del 10% al 100% de la escala indicada a temperaturas de aire entre 20° y 120°F
• Presión de trabajo: 130 PSIG máximo en tubería Sch. 40 hierro (consultar al fabricante para otros materiales o presiones superiores)
• Alimentación: 250 mA a 24 VDC
• Resistencia de salida: 600 Ω máximo
• Materiales en contacto: acero inoxidable, oro, epoxi térmico, Viton, PTFE, aluminio
• Material del aro: aluminio
• Pantalla: display LED de cuatro dígitos
• Tiempo de respuesta: 1 segundo al 63% del cambio para caudales superiores al 30% del rango
• Conformidad: CE y RoHS
• Nota: solo para uso con aire comprimido y nitrógeno
