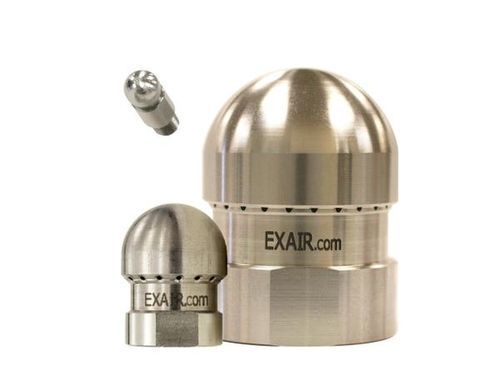

Boquilla de limpieza P1006SS

de refrigeraciónde sopladode aire comprimido

Resumen
Las boquillas de soplado posterior están diseñadas para limpiar el interior de tubos, mangueras o canales produciendo un patrón anular de aire de 360° dirigido hacia la entrada. Eliminan refrigerante, virutas y residuos generados por el mecanizado sin empujar las virutas más hacia el interior. Adecuadas para diámetros interiores desde 1/4" (6,3 mm) hasta 16" (406 mm). Se recomienda equipo de protección personal ya que el flujo de aire se dirige hacia el operario.

Aplicaciones

• Limpieza de piezas
• Eliminación de virutas
• Soplado de líquidos
• Enfriamiento de piezas
• Transporte de material
• Expulsión de piezas
• Transporte de fibras
• Asistencia de aire

Ventajas

• Reducción del consumo de aire comprimido frente a tubos abiertos
• Reducción media del ruido aprox. 10 dBA (según modelo)
• Mejor rendimiento de soplado con menor consumo
• Diseño compacto, fácil de montar
• Mejor seguridad del operario frente al soplado directo
• Cumple requisitos OSHA de presión de extremo muerto y ruido aplicables
• Apoya un mayor rendimiento de producción

Materiales
Acero inoxidable tipo 316 — adecuado para temperaturas elevadas, ambientes corrosivos y desgaste mecánico. Temperatura máxima: 1000°F (538°C).

Accesorios
Protectores contra virutas

• Modelo 901650 — para extensiones M4 x 0,5 (protege al operario de residuos proyectados)
• Modelo 901222 — para extensiones 1/4 NPT

Tubo de extensión de aluminio
Las extensiones permiten alcanzar el interior de tubos, mangueras o canales; disponibles hasta 72" (1829 mm). Ejemplos de modelos:

• 9492 — 6" (152 mm) aluminio, M4 x 0,5
• 9493 — 12" (305 mm) aluminio, M4 x 0,5
• 9495 — 24" (610 mm) aluminio, M4 x 0,5
• 9497 — 36" (914 mm) aluminio, M4 x 0,5
• 9188 — 12" (305 mm) aluminio, 1/4 NPT
• 9194 — 72" (1829 mm) aluminio, 1/4 NPT
• 900353 — 12" (305 mm) aluminio, 1" NPT

Rendimiento (modelos de ejemplo)

• 1004SS — 4,5 SCFM (127 SLPM), 75 dBA — para diámetros interiores 1/4"–1" (6,3–25,4 mm)
• 1006SS — 22 SCFM (622 SLPM), 80 dBA — para diámetros interiores 7/8"–4" (22–102 mm)
• 1008SS — 57 SCFM (1.614 SLPM), 89 dBA — para diámetros interiores 2"–16" (51–406 mm)

Cómo funciona (resumen)
Las boquillas utilizan el efecto Coanda para amplificar el flujo de aire comprimido hasta 25× o más. El aire se expulsa desde un anillo de salidas dispuesto en la periferia y angulado para formar un cono de aire de alta velocidad dirigido hacia la entrada. El resultado es un chorro de gran volumen y alta velocidad con consumo mínimo y cumplimiento de la presión de extremo muerto según OSHA.

Especificaciones

• SKU (ejemplo en la página): P1006SS
• Familia de modelos disponible: 1004SS, 1006SS, 1008SS
• Material: Acero inoxidable tipo 316
• Temperatura máxima: 1000°F (538°C)
• EPP recomendado: Requerido durante la operación (aire dirigido hacia el operario)
• Rendimiento (ej. 1006SS): 22 SCFM (622 SLPM), 80 dBA, para 7/8"–4" (22–102 mm) ID
• Accesorios: protectores contra virutas (901650, 901222), tubos de extensión de aluminio (varias longitudes hasta 72")
• Principio de funcionamiento: Efecto Coanda — alta amplificación del aire comprimido para flujo de alto volumen/alta velocidad con bajo consumo
