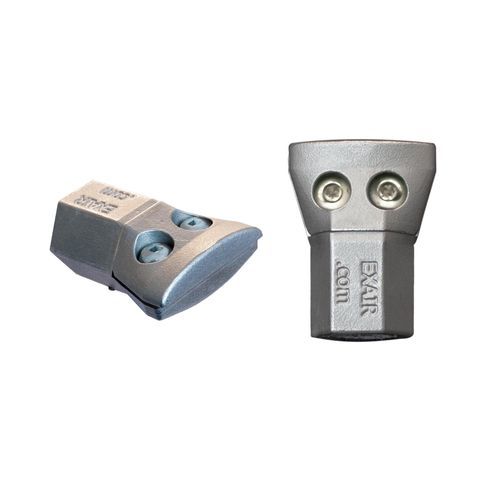

Boquilla de chorro plano Model HP1126 Super

de airede limpiezade refrigeración

Resumen
La boquilla 1 pulgada High Power Flat Super Air Nozzle™ de EXAIR genera un flujo de aire plano de 1 pulgada (25 mm) de ancho con una fuerza de soplado de 1 libra. Su diseño patentado maximiza el aire entrainment mientras reduce el ruido. La fuerza y el caudal se ajustan cambiando la lámina (shim). Disponible en aleación de zinc‑aluminio o en acero inoxidable Tipo 316.

Aplicaciones

• Limpieza de piezas
• Eliminación de virutas
• Soplado de líquidos
• Enfriamiento de piezas
• Transporte de material
• Expulsión de piezas
• Transporte de fibras
• Asistencia de aire

Ventajas

• Flujo de aire laminar y potente
• Diseño de shim patentado para variar el flujo
• Funcionamiento muy silencioso
• Bajo consumo de aire comprimido
• Cumple requisitos OSHA de ruido y presión
• Disponible en aleación zinc‑aluminio o acero inoxidable 316

Materiales

• Aleación zinc‑aluminio – uso general; temp. máx. 250°F (121°C).
• Acero inoxidable Tipo 316 – para altas temperaturas, ambientes corrosivos y desgaste mecánico; temp. máx. 1000°F (538°C).

Accesorios

• Conjuntos de shims – El conjunto HP1136SS incluye shims de 0.020" (0.51 mm) y 0.030" (0.76 mm); por defecto se instala un shim de 0.025" (0.64 mm).
• Manguera Stay Set – mangueras flexibles y reposicionables ideales para ajustes frecuentes; mantienen la posición.
• Racor giratorio – permite ajuste de ±25° desde el eje central; disponible en acero inoxidable Tipo 303 o 316.
• Bases magnéticas – montaje seguro (horizontal o vertical) con válvula de cierre integrada para variar fuerza y caudal.

Cómo funciona la Flat Super Air Nozzle
El aire comprimido entra en el plénum de la boquilla y se dirige a través de un orificio ranurado preciso. El flujo primario sigue una superficie plana, creando una lámina uniforme de aire a lo largo de la boquilla. El aire ambiente se incorpora al flujo primario en una proporción aproximada de 40:1, produciendo una lámina laminar definida con alta fuerza y mínimo cizallamiento.

Rendimiento
Rendimiento de la boquilla 1 pulgada High Power Flat Super Air Nozzle
Modelo | SCFM | SLPM | Fuerza (lbs) | Fuerza (g) | dBA
HP1126 / HP1126SS | 17.5 | 495 | 1 | 454 | 82
* Fuerza medida a 12 pulgadas (305 mm) del objetivo.
* Nivel de sonido medido a 3 ft (914 mm).
* Todas las medidas a 80 PSIG (5.5 BAR).
* Shim de 0.025" (0.64 mm) instalado.

Especificaciones

• Marca: EXAIR
• Nombre comercial: HP1126
• SKU / código interno: PHP1126
• Tipo de producto: 1 inch High Power Flat Super Air Nozzle™
• Ancho del flujo: 1 inch (25 mm)
• Fuerza de soplado: 1 lb (454 g) medida a 12 inch (305 mm)
• Consumo de aire (a 80 PSIG / 5.5 BAR): 17.5 SCFM (495 SLPM)
• Nivel sonoro: 82 dBA (medido a 3 ft / 914 mm)
• Relación de entrainment: aproximadamente 40:1
• Shim por defecto: 0.025" (0.64 mm); shims opcionales: 0.020" (0.51 mm) y 0.030" (0.76 mm)
• Materiales disponibles: aleación zinc‑aluminio (temp. máx. 250°F / 121°C) y acero inoxidable Tipo 316 (temp. máx. 1000°F / 538°C)
• Aplicaciones típicas: limpieza de piezas, eliminación de virutas, soplado de líquidos, enfriamiento, transporte, expulsión de piezas, transporte de fibras, asistencia de aire
