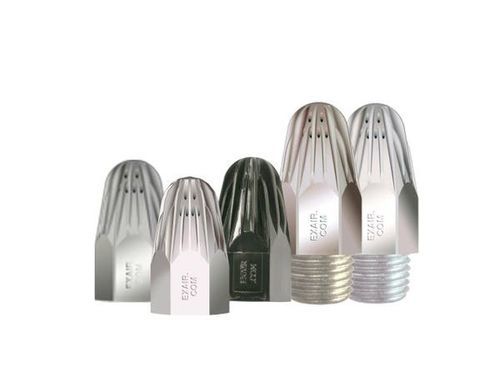

Boquilla de gran formato Model 1106SS Super

de airede limpiezade refrigeración

Descripción
Las Large Super Air Nozzles de EXAIR están disponibles desde 3/8 NPT hasta 1-1/4 NPT en aleación de zinc/aluminio. Las versiones en acero inoxidable 316 están disponibles hasta 1 NPT y las boquillas de PEEK en 3/8 NPT. La gama proporciona fuerza de soplado concentrada desde 1.9 lbs (0.86 kg) hasta 23 lbs (10.43 kg) medida a 12" (305 mm). Ranuras aerodinámicas protectoras dirigen el flujo de aire a un punto de convergencia único, generando alta fuerza de impacto y reduciendo el ruido frente a soplados abiertos típicos.

Aplicaciones

• Limpieza de piezas
• Eliminación de virutas
• Soplado de líquidos
• Enfriamiento de piezas
• Transporte de materiales
• Expulsión de piezas
• Transporte de fibras
• Asistencia de aire

Ventajas

• Reducción del consumo de aire comprimido frente a soplados abiertos
• Reducción media del ruido de aproximadamente 10 dBA frente a soplados típicos (según modelo)
• Mejor rendimiento de soplado con menor caudal
• Diseño compacto para instalaciones con poco espacio
• Cumple requisitos OSHA de ruido y presión
• Mejora de la productividad

Materiales

• Aleación zinc‑aluminio — uso general. Temp. máx. 250°F (121°C).
• Acero inoxidable Tipo 316 — para altas temperaturas, ambientes corrosivos o desgaste mecánico. Temp. máx. 1000°F (538°C).
• PEEK — resistente químicamente, no marcante para entornos agresivos. Temp. máx. 320°F (160°C).

Accesorios

• Stay Set Hose — mangueras flexibles y reposicionables con memoria para mantener la orientación sin desplazamiento; ideal cuando se requiere reposicionamiento frecuente.
• Racores giratorios — permiten ajustar el ángulo de soplado (±25°) para optimizar rendimiento y reducir ruido; disponibles en acero inoxidable Tipo 303 o 316.
• Bases magnéticas — permiten montaje horizontal o vertical para movimientos frecuentes; incluyen válvula de cierre para variar fuerza y flujo.

Rendimiento (fuerza medida a 12" (305 mm); sonido medido a 3' (914 mm); todas las mediciones a 80 PSIG / 5.5 BAR)
Model | SCFM | SLPM | Lbs | Kg | dBA
1104 / 1105 | 35 | 991 | 1.9 | 0.86 | 82
1106 / 1107 | 60 | 1,699 | 3.3 | 1.5 | 87
1112 / 1113 | 91 | 2,577 | 4.5 | 2.04 | 96
1114 / 1115 | 135 | 3,823 | 6.6 | 2.99 | 99
1116 / 1117 | 188 | 5,324 | 9.4 | 4.26 | 102
1118 / 1119 | 300 | 8,495 | 15 | 6.80 | 106
1120 / 1121 | 460 | 13,026 | 23 | 10.43 | 109

Materiales / Notas de diseño
Las ranuras aerodinámicas protectoras concentran el flujo de aire hacia un punto de convergencia único para concentrar la fuerza y reducir el ruido frente a soplados típicos.

Especificaciones técnicas

• Marca: EXAIR
• Familia / serie: Large Super Air Nozzle™
• Roscas disponibles: 3/8 NPT hasta 1-1/4 NPT
• Opciones de material: aleación zinc/aluminio; acero inoxidable Tipo 316 (disponible hasta 1 NPT); PEEK (disponible en 3/8 NPT)
• Rango de fuerza de soplado: 1.9 lbs (0.86 kg) a 23 lbs (10.43 kg) (medido a 12" / 305 mm)
• Niveles de sonido: 82 dBA a 109 dBA según modelo (medido a 3' / 914 mm)
• Consumo de aire: ejemplos 35 SCFM (991 SLPM) a 460 SCFM (13,026 SLPM)
• Condiciones de prueba típicas: 80 PSIG (5.5 BAR)
• SKU mostrado en la página: P1104
• Precio mostrado en la página (unidad, sin impuestos): 95 (moneda: USD)
