Eyector Venturi para manguera 6080

para transportadorpara transporte neumáticode bajo nivel de ruido

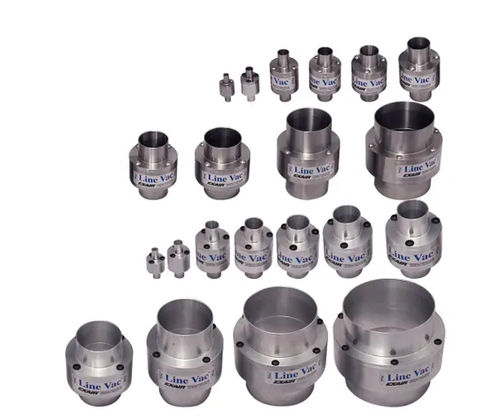

Resumen El Line Vac™ es un transportador en línea accionado por aire comprimido que se conecta a mangueras estándar para desplazar materiales a granel a largas distancias. Los diámetros disponibles van de 3/8" a 5" (10 mm a 127 mm). El caudal de material se controla con un regulador de presión. Soportes de montaje opcionales disponibles. No requiere piezas móviles ni suministro eléctrico. Materiales disponibles: aluminio, acero inoxidable Tipo 303, acero inoxidable Tipo 316 y aleación endurecida.

Aplicaciones

• Carga de tolvas
• Tensión de fibras
• Transporte de material
• Eliminación de residuos / recortes
• Retirada de virutas
• Transferencia de piezas
• Operaciones de llenado

Ventajas

• Diseño compacto
• Funcionamiento silencioso
• Sin piezas móviles (bajo mantenimiento)
• Se adapta a mangueras o tubos estándar
• Disponible en aluminio, acero inoxidable o aleación endurecida
• Alta capacidad de rendimiento

Materiales El aluminio es la opción económica para aplicaciones de transporte general. Temperatura máxima: 250°F (121°C). Los modelos estándar en acero inoxidable (Tipo 303) ofrecen buena resistencia a la corrosión y son adecuados para uso alimentario, aplicaciones abrasivas o corrosivas. Temperatura máxima: 800°F (426°C). Para aplicaciones críticas, incluidos ciertos alimentos y productos farmacéuticos, el Tipo 316 proporciona excelente resistencia a la corrosión. Temperatura máxima: 1000°F (538°C).

Modelos Los Line Vac están disponibles individualmente y en kits. Los kits incluyen Line Vac, soporte de montaje, separador de filtro y regulador de presión con acoplador. Niveles de servicio: ligero, estándar y heavy/ultra duty. Configuraciones para manguera o tubería roscada NPT.

Accesorios

• Manguera de PVC transparente para transporte en múltiples diámetros interiores (3/8" / 10 mm hasta 3" / 76 mm), longitudes hasta 50' (15.2 m)
• Soportes de montaje para 3/8" (10 mm) hasta 5" (127 mm)
• Separador de filtro y regulador de presión (incluidos en kits)
• Cubiertas para tambores (malla fina no tejida) para tambores de 30 o 55 galones; incluye abrazaderas y correa de hebilla elástica

Comparación de modelos (Material / Clasificación de temperatura / Resistencia a la corrosión)

• Line Vac de aluminio — Temperatura: 275°F (135°C) — Resistencia a la corrosión: Regular
• Line Vac acero inoxidable (Tipo 303) — Temperatura: 400°F (204°C) — Resistencia a la corrosión: Buena
• Line Vac acero inoxidable (Tipo 316) — Temperatura: 400°F (204°C) — Resistencia a la corrosión: Excelente
• Line Vac inox brida (Tipo 316) — Temperatura: 400°F (204°C) — Resistencia: Excelente
• Line Vac alta temperatura (Tipo 303) — Temperatura: 900°F (482°C) — Resistencia: Buena
• Line Vac alta temperatura (Tipo 316) — Temperatura: 900°F (482°C) — Resistencia: Excelente
• Line Vac heavy duty (aleación endurecida) — Temperatura: 400°F (204°C) — Resistencia: Buena
• Line Vac ultra duty (aleación endurecida) — Temperatura: 400°F (204°C) — Resistencia: Buena

Rendimiento Line Vac (80 PSIG / 5.5 BAR) — filas seleccionadas

• 6058, 6058-316, HT6058, HT6058-316, 6078 — Consumo de aire: 5.60 SCFM (158 SLPM) — Vacío: -120" H2O (-29.9 kPa)
• 6059, 6059-316, HT6059, HT6059-316, 6079 — Consumo de aire: 7.00 SCFM (198 SLPM) — Vacío: -100" H2O (-24.9 kPa)
• 6060, 6060-316, HT6060, HT6060-316, 6080 — Consumo de aire: 10.70 SCFM (303 SLPM) — Vacío: -72" H2O (-18 kPa)
• 6061, 6061-316, HT6061, HT6061-316, 6081 — Consumo de aire: 14.70 SCFM (416 SLPM) — Vacío: -42" H2O (-11 kPa)
• 6062, 6062-316, HT6062, HT6062-316, 6082 — Consumo de aire: 25.90 SCFM (733 SLPM) — Vacío: -42" H2O (-11 kPa)

Cómo funciona El aire comprimido fluye hacia una cámara anular y se inyecta a través de boquillas dirigidas en la garganta. Estos chorros crean un vacío en la entrada que atrae el material y lo acelera a través de la unidad para su transporte en distancias verticales u horizontales.

Especificaciones técnicas

• Serie / Modelo: Line Vac™
• SKU ejemplo en esta página: P6060 (producto configurado correspondiente a la familia de modelos que incluye 6060)
• Ajuste para I.D. de manguera: 3/8" a 5" (10 mm a 127 mm)
• Ejemplo: el modelo 6060 se ajusta a manguera de 3/4" (19 mm)
• Entrada de aire (ejemplo 6060): 1/4" FNPT
• Materiales disponibles: Aluminio; Acero inoxidable Tipo 303; Acero inoxidable Tipo 316; aleación endurecida (heavy/ultra duty)
• Clasificaciones de temperatura: Aluminio hasta 250°F (121°C); Tipo 303 hasta 800°F (426°C); Tipo 316 hasta 1000°F (538°C)
• Funcionamiento: accionado por aire comprimido, sin piezas móviles, flujo controlado por regulador de presión
• Aplicaciones típicas: carga de tolvas, tensión de fibras, transporte de material, eliminación de residuos, retirada de virutas, transferencia de piezas, operaciones de llenado
• Accesorios: manguera PVC transparente (varios diámetros interiores), soportes de montaje, separador de filtro, regulador de presión, cubiertas para tambores
• Ejemplo de rendimiento (6060 a 80 PSIG / 5.5 BAR): Consumo de aire 10.70 SCFM (303 SLPM), Vacío ≈ -72" H2O (≈ -18 kPa)
• Opciones de embalaje: Line Vac individual o kits (incluyen soporte, separador de filtro y regulador con acoplador)
