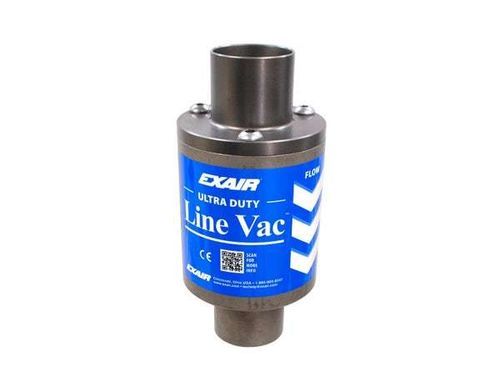

Eyector Venturi para productos a granel 170150

para transportadorpara transporte neumáticode bajo nivel de ruido

Descripción El Ultra Duty Line Vac es el transportador neumático más potente y resistente al desgaste de EXAIR. Su inserto cerámico diseñado y la construcción en aleación endurecida están optimizados para materiales abrasivos como arena, medios de granallado y polvos. El consumo de aire está optimizado para ofrecer mayor potencia de transporte en largas distancias verticales y horizontales. Disponible en tamaños de 1-1/4" (32 mm) a 2" (51 mm). Kits disponibles.

Aplicaciones

• Carga de tolvas
• Tensión de fibras
• Transporte de materiales
• Retiro de residuos / recortes
• Eliminación de virutas
• Transferencia de piezas
• Operaciones de llenado

Ventajas

• Cuerpo de aleación endurecida con inserto cerámico diseñado para medios abrasivos
• Construcción resistente al desgaste
• Máxima capacidad de caudal entre los Line Vac
• Diseño compacto
• Bajo nivel sonoro
• Sin piezas móviles (menor mantenimiento)
• Compatible con mangueras, tubos y conductos estándar
• Disponible en stock

Modelos Los Ultra Duty Line Vac se ofrecen individualmente y en kits para uso con tubería roscada NPT. Los kits incluyen un Ultra Duty Line Vac, separador de filtro y regulador de presión con acoplador. Modelos habituales: 170125, 170150, 170200.

Accesorios

• Manguera PVC transparente: varios diámetros interiores (ejemplos: 3/8" / 10 mm hasta 3" / 76 mm), longitudes hasta 50' (15,2 m); conducto interior liso para minimizar depósitos; temperatura de servicio -4 a 150°F (-20 a 66°C).
• Soportes de montaje: disponibles para Line Vac desde 3/8" (10 mm) hasta 5" (127 mm).
• Cubiertas para tambores: cubiertas no tejidas de malla fina para tambores de 30 o 55 galones; aptas para mangueras de transporte con diámetros exteriores de 3/4" a 3.4"; suministradas con abrazaderas y correa con hebilla de muelle.

Comparación de modelos

• Aluminum Line Vac — 275°F (135°C) — Resistencia a la corrosión: Media
• Stainless Steel Line Vac (Type 303) — 400°F (204°C) — Buena
• Stainless Steel Line Vac (Type 316) — 400°F (204°C) — Excelente
• Stainless Steel Flanged Line Vac (Type 316) — 400°F (204°C) — Excelente
• High Temperature Stainless Steel Line Vac (Type 303) — 900°F (482°C) — Buena
• High Temperature Stainless Steel Line Vac (Type 316) — 900°F (482°C) — Excelente
• Heavy Duty Line Vac (Hardened Alloy) — 400°F (204°C) — Buena
• Ultra Duty Line Vac (Hardened Alloy) — 400°F (204°C) — Buena

Rendimiento del kit Ultra Duty Line Vac (80 PSIG / 5.5 BAR)

• 170125 — Tamaño: 1.25 in (32 mm) — Consumo de aire: 49 SCFM (1.388 SLPM) — Vacío: aprox. -83 "H2O (-21 kPa)
• 170150 — Tamaño: 1.50 in (38 mm) — Consumo de aire: 55 SCFM (1.557 SLPM) — Vacío: aprox. -60 "H2O (-15 kPa)
• 170200 — Tamaño: 2.00 in (51 mm) — Consumo de aire: 75 SCFM (2.124 SLPM) — Vacío: aprox. -42 "H2O (-10 kPa)

Dimensiones (seleccionadas)

• 170125 — Tamaño de manguera A: 1.25 in / 32 mm — Entrada de aire: 1/4 FNPT
• 170150 — Tamaño de manguera A: 1.50 in / 38 mm — Entrada de aire: 3/8 FNPT
• 170200 — Tamaño de manguera A: 2.00 in / 51 mm — Entrada de aire: 3/8 FNPT

Funcionamiento El aire comprimido entra en una cámara anular (plénum) y se inyecta a través de boquillas dirigidas hacia la garganta. Estos chorros generan un vacío en la entrada que aspira el material y lo acelera a través de la unidad para su transporte en tramos verticales u horizontales de larga distancia.

Especificaciones técnicas

• Marca: EXAIR
• Nombre comercial / serie: Ultra Duty Line Vac™
• Ejemplo de SKU: P170125
• Tamaños disponibles: 1-1/4" (32 mm), 1-1/2" (38 mm), 2" (51 mm)
• Construcción: aleación endurecida con inserto cerámico diseñado (optimizado para materiales abrasivos)
• Sin piezas móviles
• Temperatura máxima (Ultra Duty / Hardened Alloy): hasta 400°F (204°C)
• Consumo de aire a 80 PSIG (5,5 BAR): 49 SCFM (170125), 55 SCFM (170150), 75 SCFM (170200)
• Vacío aproximado a 80 PSIG: -83 "H2O (-21 kPa) para 170125; -60 "H2O (-15 kPa) para 170150; -42 "H2O (-10 kPa) para 170200
• Rosca de entrada: 170125 = 1/4 FNPT; 170150 & 170200 = 3/8 FNPT
• Kits disponibles: incluyen Ultra Duty Line Vac, separador de filtro y regulador de presión con acoplador
• Compatible con mangueras, tubos y conductos estándar; mangueras en varios diámetros interiores y longitudes hasta 50' (15,2 m)
