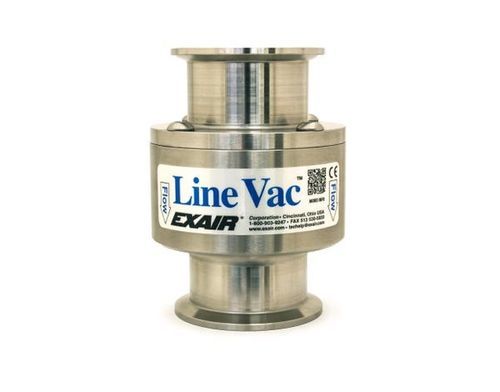

Eyector Venturi lubricado 161250-316

para transportadorde bajo nivel de ruidode acero inoxidable

Descripción
El Line Vac de brida sanitaria EXAIR, accionado por aire comprimido, se conecta a bridas tipo clamp estándar para crear una cinta transportadora en línea adecuada para aplicaciones sanitarias. Fabricado en acero inoxidable Tipo 316, este Line Vac desplaza grandes volúmenes de material a largas distancias sin piezas móviles ni suministro eléctrico. La tasa de flujo de material se controla mediante un regulador de presión; hay disponible un soporte de montaje opcional. Tamaños de brida disponibles: 1-1/2", 2", 2-1/2" y 3".

Aplicaciones

• Carga de tolvas
• Tensionado de fibras
• Transporte de materiales
• Retirada de desechos/recortes
• Eliminación de virutas
• Transferencia de piezas
• Operaciones de llenado

Ventajas

• Compatible con ISO 2852 — se ajusta a bridas sanitarias estándar
• Construcción en acero inoxidable Tipo 316 para entornos sanitarios
• Cuatro tamaños en stock que cubren dimensiones frecuentes
• Sin piezas móviles — mantenimiento mínimo
• Diseño compacto
• Alta capacidad de rendimiento
• Funcionamiento silencioso

Modelos
Los Line Vac de brida sanitaria se ofrecen individualmente o en kits. Los kits incluyen un Line Vac de brida sanitaria, soporte de montaje, separador de filtro y regulador de presión con acoplador. Los modelos en stock de acero inoxidable Tipo 316 corresponden a bridas de 1-1/2" (38 mm), 2" (51 mm), 2-1/2" (64 mm) y 3" (76 mm): 161150-316, 161200-316, 161250-316, 161300-316.

Accesorios
Los accesorios disponibles incluyen soportes de montaje dimensionados para Line Vacs y cubiertas de tambor de malla fina no tejida para uso con mangueras de transporte. Los kits incluyen el soporte de montaje, el separador de filtro y el regulador de presión cuando se especifica.

Rendimiento (80 PSIG / 5.5 BAR)
Modelo 161150-316 — Tamaño: 1.5 in (38 mm) — Consumo de aire: 33 SCFM (934 SLPM) — Vacío: -36.8 in H2O (-9 kPa)
Modelo 161200-316 — Tamaño: 2 in (51 mm) — Consumo de aire: 45 SCFM (1,274 SLPM) — Vacío: -28.5 in H2O (-7 kPa)
Modelo 161250-316 — Tamaño: 2.5 in (64 mm) — Consumo de aire: 58.5 SCFM (1,657 SLPM) — Vacío: -23.5 in H2O (-6 kPa)
Modelo 161300-316 — Tamaño: 3 in (76 mm) — Consumo de aire: 68.5 SCFM (1,939 SLPM) — Vacío: -14.7 in H2O (-4 kPa)

Comparación de modelos (selección)

• Line Vac de aluminio — Temperatura máxima: 275°F (135°C) — Resistencia a la corrosión: Regular
• Line Vac acero inox (Tipo 303) — Temperatura máxima: 400°F (204°C) — Resistencia a la corrosión: Buena
• Line Vac acero inox (Tipo 316) — Temperatura máxima: 400°F (204°C) — Resistencia a la corrosión: Excelente (utilizado para el Line Vac de brida sanitaria)
• Modelos de alta temperatura (Tipo 303/316) — Temperatura máxima: hasta 900°F (482°C)
• Heavy Duty / Ultra Duty (aleación endurecida) — Temperatura máxima: 400°F (204°C) — Resistencia a la corrosión: Buena

Dimensiones (valores clave por modelo)
Modelos: 161150-316, 161200-316, 161250-316, 161300-316
A (Tamaño de manguera) in: 2.00, 2.52, 3.05, 3.58 — mm: 51, 64, 77, 91
B in: 1.25, 1.75, 2.25, 2.75 — mm: 32, 44, 57, 70
C in: 2.75, 3.25, 3.75, 4.25 — mm: 70, 83, 95, 108
D in: 4.38, 4.38, 4.38, 5.63 — mm: 111, 111, 111, 143
E in: 2.13, 2.13, 2.13, 2.75 — mm: 54, 54, 54, 70
F in: 1.25, 1.25, 1.25, 1.75 — mm: 32, 32, 32, 44
G in: 1.69, 2.22, 2.78, 3.28 — mm: 43, 56, 71, 83
H (entrada de aire): 3/8" NPT, 3/8" NPT, 3/8" NPT, 1/2" NPT
I (ángulo): ~20°, 20°, 20°, 21.3°

Cómo funciona
El aire comprimido fluye hacia una cámara anular y se inyecta a través de boquillas dirigidas en la garganta. Los chorros de aire generan un vacío en la entrada que aspira el material y lo acelera a través de la unidad para su transporte en tramos verticales u horizontales largos.

Notas de galería
Los Line Vac de brida sanitaria están disponibles en cuatro tamaños de 1-1/2" a 3". Las imágenes de la galería muestran típicamente instalaciones con bridas sanitarias y ejemplos de aplicaciones farmacéuticas.

Especificaciones técnicas

• Brand: EXAIR
• Material: Acero inoxidable Tipo 316 (Sanitary Flange Line Vac)
• Compatibilidad: ISO 2852 compatible (ajusta a bridas sanitarias estándar)
• Tamaños de brida disponibles: 1-1/2", 2", 2-1/2", 3"
• Números de modelo en stock (Tipo 316 SS): 161150-316 (1.5"), 161200-316 (2"), 161250-316 (2.5"), 161300-316 (3")
• Contenido típico del kit: Line Vac de brida sanitaria, soporte de montaje, separador de filtro, regulador de presión (con acoplador)
• Operación: accionado por aire comprimido, sin piezas móviles; el regulador controla el flujo de material
• Rendimiento a 80 PSIG (5.5 BAR): ver los valores de consumo de aire y vacío por modelo arriba
• Tamaños de entrada de aire por modelo: 3/8" NPT (modelos pequeños) y 1/2" NPT (el mayor)
• Clasificación de temperatura: modelos Tipo 316 aprox. 400°F (204°C); modelos de alta temperatura hasta 900°F (482°C)
• Aplicaciones: carga de tolvas, tensionado de fibras, transporte de material, retirada de desechos/recortes, eliminación de virutas, transferencia de piezas, operaciones de llenado
• SKU mostrado en la página: P161150
