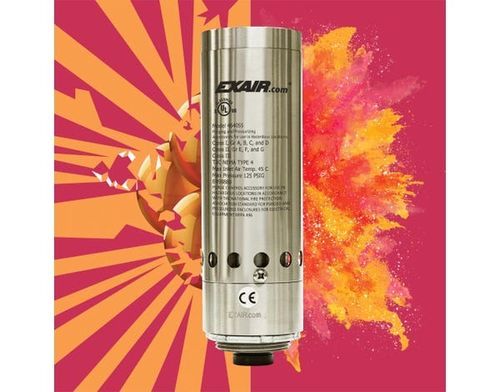

Climatizador para armario eléctrico para montaje lateral HZ4730

verticalpara zona peligrosaindustrial

Descripción general Los sistemas Cabinet Cooler® NEMA 4 (IP66) para ubicaciones peligrosas y de operación continua están diseñados y probados/Clasificados por UL para su uso en envolventes eléctricas purgadas en áreas clasificadas. Estos sistemas proporcionan refrigeración constante y purga positiva e incluyen un separador agua-suciedad y un kit de distribución de aire frío. Las envolventes NEMA 4 (IP66) son estancas al polvo, al aceite y resistentes a salpicaduras para servicio interior/exterior. Los sistemas HazLoc Cabinet Cooler® usan tecnología de tubo vórtice para producir aire frío sin piezas móviles y son conformes con CE.

Aplicaciones

• Controladores programables
• Armarios de control de línea
• Centros de control de motores
• Paneles de relés
• Sistemas NC/CNC
• Centros de control modulares
• Cámaras CCTV
• Armarios para ordenadores
• Carcasas de láser
• Básculas electrónicas

Ventajas

• Clasificado para Ubicaciones Peligrosas Division 1 (UL Classified)
• Clasificado por UL y conforme CE
• Disponible en múltiples capacidades de refrigeración
• Sin piezas móviles — mantenimiento reducido
• Opción de control por termostato para reducir costes operativos
• Grandes capacidades de refrigeración hasta 5.600 Btu/h (1.641 Watts)
• Garantía de 5 años

Modelos (Operación continua)
Modelo | Btu/h (Watts)
HZ4715 | 1,000 (293)
HZ4725 | 1,700 (498)
HZ4730 | 2,000 (586)
HZ4740 | 2,800 (821)
HZ4750 | 3,400 (997)
HZ4760 | 4,000 (1,171)
HZ4770 | 4,800 (1,406)
HZ4780 | 5,600 (1,641)

Resumen de rendimiento (Operación continua a 100 PSIG / 6.9 BAR)
Modelo | Btu/h | Watts | Nivel sonoro (dBA)
HZ4715 | 1,000 | 293 | 73
HZ4725 | 1,700 | 498 | 80
HZ4730 | 2,000 | 586 | 80
HZ4740 | 2,800 | 821 | 82
HZ4750 | 3,400 | 997 | 84
HZ4760 | 4,000 | 1,171 | 84
HZ4770 | 4,800 | 1,406 | 84
HZ4780 | 5,600 | 1,641 | 85

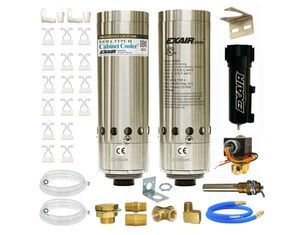

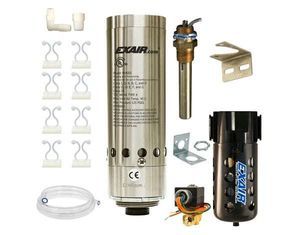

Qué se incluye Cada sistema HazLoc Cabinet Cooler® de operación continua incluye el enfriador (alimentado por tubo vórtice), un separador agua-suciedad (drenaje automático) y un kit de distribución de aire frío para dirigir el flujo de aire para circulación o hacia puntos calientes. Los sistemas con control por termostato incluyen una válvula solenoide y un termostato además del enfriador, el kit de distribución y el filtro.

Certificaciones y clasificación de riesgos Clasificado por UL para entornos Division 1 (Class I Div 1 Grupos A, B, C, D; Class II Div 1 Grupos E, F, G; y Class III). Conforme CE. La clasificación NEMA 4 (IP66) garantiza estanqueidad al polvo y al aceite y resistencia a salpicaduras.

Montaje y materiales El Cabinet Cooler se monta a través de una abertura estándar de gabinete eléctrico. Los kits de montaje lateral están disponibles cuando el espacio superior o lateral es limitado; los kits de montaje lateral están construidos en acero inoxidable Tipo 303 o Tipo 316 para entornos corrosivos. Las unidades HazLoc NEMA 4 y 4X pueden montarse verticalmente en la parte superior del panel o en el lateral con el kit de montaje lateral adecuado.

Cómo funciona El aire comprimido entra en el Cabinet Cooler alimentado por tubo vórtice y se convierte en corrientes calientes y frías. El aire caliente se silencia y se descarga; el aire frío se descarga en la envolvente a través del kit de distribución de aire frío. La envolvente se enfría y se mantiene a una ligera presión positiva para impedir la entrada de aire exterior.

Notas adicionales Para los sistemas de operación continua, la humedad relativa dentro de la envolvente se estabiliza en aproximadamente 45 % sin condensación interna si la envolvente está sellada. Los sistemas Cabinet Cooler proporcionan una caída de temperatura típica de 54°F (30°C) con respecto a la temperatura del aire de suministro a una presión de suministro de 100 PSIG. Una temperatura de entrada elevada o una baja presión de suministro reducirán la capacidad de enfriamiento.

Especificaciones técnicas

• Serie: NEMA 4 Hazardous Loc Cabinet Cooler® Systems
• Opción de producto en esta página (SKU): PHZ4710
• Rango de capacidad de refrigeración: 1,000 a 5,600 Btu/h (293 W a 1,641 W)
• Las capacidades de refrigeración se dan a 100 PSIG (6.9 BAR) de presión de suministro
• Los niveles sonoros (dBA) varían según el modelo (ver tabla de rendimiento)
• Incluye: separador agua-suciedad (drenaje automático 5 micrones) y kit de distribución de aire frío (modelos continuos)
• Control por termostato: disponible (termostato ajustado de fábrica a 95°F / 35°C para sistemas termostáticos)
• Válvula solenoide: UL Listed / certificada CSA (para modelos con termostato); solenoide HazLoc disponible para sistemas termostáticos en ubicaciones peligrosas
• Aprobaciones: UL Classified para ubicaciones peligrosas Div I, conforme CE
• Clasificación de la envolvente: NEMA 4 (IP66) — estanco al polvo y al aceite, resistente a salpicaduras, interior/exterior
• Opciones de construcción: acero inoxidable Tipo 303 y Tipo 316 disponible para ambientes altamente corrosivos
• Garantía: 5 años
• Precio (página): 1317 (moneda indicada por separado)
