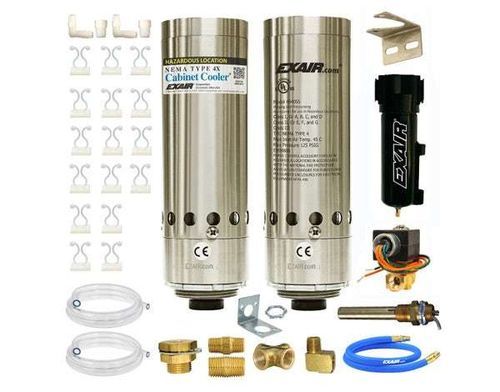

Climatizador para armario eléctrico para montaje lateral HZ4840SS

industrialpara zona peligrosade exterior

Resumen
Los sistemas Cabinet Cooler® NEMA 4X (IP66) para ubicaciones peligrosas, controlados por termostato, están diseñados y certificados para su uso en envolventes eléctricas purgadas en áreas clasificadas. Clasificados por UL y conformes CE, estos sistemas HazLoc de EXAIR emplean tecnología de tubo vortex para generar aire frío sin piezas móviles, ofreciendo una solución de refrigeración de bajo coste y sin mantenimiento.

Aplicaciones

• Controladores programables (PLC) y armarios NC/CNC
• Armarios de control de línea y centros de control de motores (MCC)
• Paneles de relés
• Carcasas de equipos informáticos y electrónicos
• Carcasas CCTV, alojamientos de láser y básculas electrónicas

Ventajas

• Aptos para ubicaciones peligrosas Division 1 (HazLoc)
• Clasificados por UL y conformes CE
• Ocho capacidades frigoríficas de 1.000 a 5.600 Btu/h (293–1.641 W)
• Sin piezas móviles — mantenimiento mínimo
• Control por termostato (ajustado de fábrica a 95 °F / 35 °C) para reducir costes operativos
• Disponibles en acero inoxidable Tipo 303 y Tipo 316 para ambientes corrosivos o de uso alimentario
• Garantía de cinco años

Modelos (ejemplos por material / voltaje / control por termostato)
NEMA 4X (IP66) HazLoc Cabinet Cooler Systems - Type 303 Stainless Steel (120V) - Thermostat Control
HZ4815SS — 1,000 (293)
HZ4825SS — 1,700 (498)
HZ4830SS — 2,000 (586)
HZ4840SS — 2,800 (821)
HZ4850SS — 3,400 (997)
HZ4860SS — 4,000 (1,171)
HZ4870SS — 4,800 (1,406)
HZ4880SS — 5,600 (1,641)

NEMA 4X (IP66) HazLoc Cabinet Cooler Systems - Type 316 Stainless Steel (120V) - Thermostat Control
HZ4815SS-316 — 1,000 (293)
HZ4825SS-316 — 1,700 (498)
HZ4830SS-316 — 2,000 (586)
HZ4840SS-316 — 2,800 (821)
HZ4850SS-316 — 3,400 (997)
HZ4860SS-316 — 4,000 (1,171)
HZ4870SS-316 — 4,800 (1,406)
HZ4880SS-316 — 5,600 (1,641)

NEMA 4X (IP66) HazLoc Cabinet Cooler Systems - Type 303 Stainless Steel (240V) - Thermostat Control
HZ4815SS-240 — 1,000 (293)
HZ4825SS-240 — 1,700 (498)
HZ4830SS-240 — 2,000 (586)
HZ4840SS-240 — 2,800 (821)
HZ4850SS-240 — 3,400 (997)
HZ4860SS-240 — 4,000 (1,171)
HZ4870SS-240 — 4,800 (1,406)
HZ4880SS-240 — 5,600 (1,641)

NEMA 4X (IP66) HazLoc Cabinet Cooler Systems - Type 316 Stainless Steel (240V) - Thermostat Control
HZ4815SS-240-316 — 1,000 (293)
HZ4825SS-240-316 — 1,700 (498)
HZ4830SS-240-316 — 2,000 (586)
HZ4840SS-240-316 — 2,800 (821)
HZ4850SS-240-316 — 3,400 (997)
HZ4860SS-240-316 — 4,000 (1,171)
HZ4870SS-240-316 — 4,800 (1,406)
HZ4880SS-240-316 — 5,600 (1,641)

Rendimiento (seleccionado)
Las capacidades frigoríficas se indican a 100 PSIG (6,9 BAR) de presión de suministro. Niveles de ruido de ejemplo (dBA) por modelo: HZ4815 = 73 dBA; HZ4825 = 80 dBA; HZ4830 = 80 dBA; HZ4840 = 82 dBA; HZ4850 = 84 dBA; HZ4860 = 84 dBA; HZ4870 = 84 dBA; HZ4880 = 85 dBA.

Accesorios

• Kits de montaje lateral (pequeño y grande) para montaje en panel lateral manteniendo la clasificación NEMA; construcción en acero inoxidable Tipo 303 o 316
• Kit de distribución de aire frío — tubería, clips adhesivos y accesorios para dirigir el aire frío a puntos calientes
• Separador filtrante — filtro de agua/suciedad de 5 µm con drenaje automático incluido; se recomienda filtro coalescente opcional si hay aceite en el aire comprimido
• Válvula solenoide y termostato incluidos con los sistemas con termostato (válvula solenoide homologada para configuración peligrosa cuando corresponda)

Notas importantes
Los sistemas HazLoc Cabinet Cooler® están clasificados por UL para su uso en envolventes purgadas y presurizadas y deben utilizarse como parte de un sistema de control purgado y presurizado; el Cooler no es un sistema de purga. Los sistemas termostáticos se ajustan de fábrica a 95 °F (35 °C) y mantienen típicamente ±2 °F (±1 °C) dentro del gabinete. Hay modelos de funcionamiento continuo disponibles para exigencias de refrigeración/purga constantes. La construcción NEMA 4X (IP66) proporciona resistencia a la corrosión y capacidad interior/exterior.

Especificaciones técnicas

• Brand: EXAIR
• Familia de producto: Hazardous Location Cabinet Cooler® Systems (Serie HZ48)
• Clasificación NEMA: 4X (IP66) — hermético al polvo, resistente al aceite, resistente a salpicaduras, interior/exterior
• Certificación: Clasificado UL y conforme CE para áreas peligrosas especificadas (Class I Div 1 Grupos A–D; Class II Div 1 Grupos E–G; Class III)
• Capacidades frigoríficas: 1.000 a 5.600 Btu/h (293 a 1.641 W)
• Principio de funcionamiento: generación de aire frío por tubo vortex — sin piezas móviles
• Control por termostato: unidad estándar ajustada de fábrica a 95 °F (35 °C); válvulas solenoides disponibles (UL Listed/Classified cuando sea necesario)
• Filtro: filtro agua/suciedad de 5 µm con drenaje automático incluido; se recomienda filtro coalescente si hay aceite
• Kit de distribución de aire frío incluido
• Descenso típico de temperatura del aire frío: ~54 °F (30 °C) por debajo del aire de suministro a 100 PSIG (6,9 BAR)
• Rendimiento medido a 100 PSIG de suministro
• Niveles de ruido: aprox. 73–85 dBA según el modelo
• Materiales: opciones en acero inoxidable Tipo 303 y Tipo 316
• Garantía: cinco años
