Climatizador para armario eléctrico para montaje lateral HZ4840

para zona peligrosade ahorro energéticoresistente a la corrosión

Descripción general
Los sistemas Cabinet Cooler® NEMA 4 (IP66) para ubicaciones peligrosas con control por termostato están diseñados y clasificados por UL para su uso en envolventes eléctricas purgadas en áreas clasificadas. Estos sistemas basados en tubo vórtice generan aire frío sin piezas móviles, incluyen un separador filtro-agua-suciedad automático de 5 micras y un kit de distribución de aire frío, e incorporan una válvula de alivio de baja presión que se cierra cuando el enfriador no funciona para mantener la integridad NEMA 4. El control por termostato se activa solo cuando las temperaturas internas se acercan a niveles críticos y se recomienda para cargas de calor variables.

Aplicaciones

• Controladores programables
• Armarios de control de líneas
• Centros de control de motores
• Paneles de relés
• Sistemas NC/CNC
• Centros de control modulares
• Cámaras CCTV
• Armarios informáticos
• Carcasas de láser
• Balanzas electrónicas

Ventajas

• Calificado para ubicaciones peligrosas Division 1 (UL Classified)
• Clasificado UL y conforme a CE
• Capacidades de refrigeración múltiples: 1.000 a 5.600 Btu/h
• Sin piezas móviles — bajo mantenimiento
• El control por termostato reduce el consumo de aire comprimido
• Altas capacidades de refrigeración (hasta 5.600 Btu/h / 1.641 W)
• Garantía de cinco años

Modelos (Control por termostato)
Sistemas Cabinet Cooler HazLoc NEMA 4 (IP66), control por termostato
Modelo - Btu/h (Watts)
HZ4815 - 1.000 (293)
HZ4825 - 1.700 (498)
HZ4830 - 2.000 (586)
HZ4840 - 2.800 (821)
HZ4850 - 3.400 (997)
HZ4860 - 4.000 (1.171)
HZ4870 - 4.800 (1.406)
HZ4880 - 5.600 (1.641)

Rendimiento (resumen)
Capacidad de refrigeración evaluada a 100 PSIG (6,9 BAR) de presión de suministro. Niveles de sonido (dBA) por modelo: HZ4815 = 73; HZ4825/HZ4830 = 80; HZ4840 = 82; HZ4850 = 84; HZ4860/HZ4870 = 84; HZ4880 = 85.

Funciones y componentes clave

• Control por termostato (ajuste de fábrica a 95°F / 35°C, control típico ±2°F / 1°C)
• Válvula solenoide incluida para modelos con termostato (lista UL / solenoide HazLoc cuando aplica)
• Separador filtro-agua-suciedad automático de 5 micras incluido
• Kit de distribución de aire frío incluido (tubo flexible, clips, accesorios) para dirigir el aire frío a la circulación general o a puntos calientes
• Válvula de alivio de baja presión para mantener la integridad del recinto NEMA 4 cuando el enfriador está apagado
• Disponible en versiones 110/120 VAC, 240 VAC y 24 VDC
• Opciones en acero inoxidable Tipo 303 y Tipo 316 para ambientes corrosivos
• Modelos de operación continua (no termostáticos) y sistemas dobles disponibles para refrigeración adicional

Instalación y montaje
Se monta a través de una apertura eléctrica estándar (1-1/2 NPS). Los Cabinet Coolers HazLoc NEMA 4 y 4X pueden montarse en la parte superior del panel o en el lateral usando kits de montaje lateral (los kits laterales mantienen la clasificación NEMA).

Otras consideraciones
Cuando el recinto está correctamente sellado, la humedad relativa en su interior durante operación continua se estabiliza aproximadamente al 45 %; la temperatura del aire de entrada y la presión de suministro afectan el delta‑T y la capacidad de refrigeración. Si hay aceite presente en el suministro de aire comprimido, use un filtro coalescente (eliminación de aceite) además del separador de filtro estándar.

Especificaciones técnicas

• Capacidades de refrigeración: 1.000 a 5.600 Btu/h (≈293 a 1.641 Watts)
• Clasificación NEMA: NEMA 4 (IP66) – hermético al polvo, hermético al aceite, resistente a salpicaduras, interior/exterior
• Aprobaciones para áreas peligrosas: UL Classified para Class I Div 1 Grupos A, B, C, D; Class II Div 1 Grupos E, F, G; y Class III
• Punto de ajuste del termostato (estándar): 95°F (35°C), compatible con 24 VAC–240 VAC y 24 VDC
• Filtro: separador automático de agua y suciedad de 5 micras incluido
• Materiales: modelos estándar; opciones en acero inoxidable Tipo 303 o Tipo 316 para ambientes corrosivos
• Opciones de voltaje (modelos con termostato): 110/120 VAC, 240 VAC, 24 VDC
• Niveles de sonido: 73–85 dBA según el modelo
• Condición de referencia de capacidad de refrigeración: medida a 100 PSIG (6,9 BAR) de presión de suministro

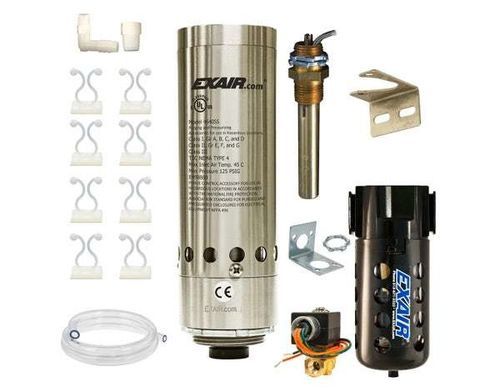

• Incluye: Cabinet Cooler (basado en tubo vórtice), separador de filtro, kit de distribución de aire frío; termostato y válvula solenoide incluidos en los sistemas con control por termostato
• Garantía: 5 años
