Boquilla de fuerte impacto Model 6006482 NF

para líquidode pulverizaciónde limpieza

Descripción

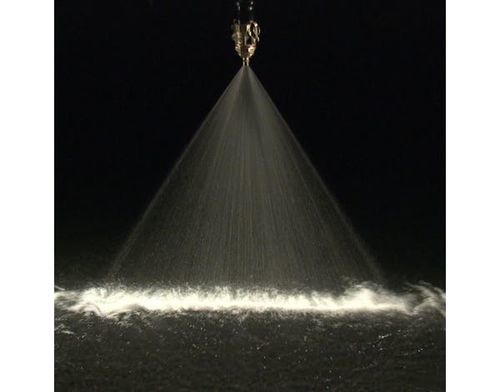

La boquilla de abanico plana NF de BETE proporciona un chorro de alto impacto con bordes uniformemente ahusados que permiten el solapamiento para una cobertura completa. Su construcción monobloque sin piezas internas facilita el mantenimiento y mejora la fiabilidad. Las boquillas NF generan gotas de tamaño medio a grande que forman un patrón de pulverización en lámina delgada. Todos los modelos son 1/4 NPT.

Aplicaciones

• Recubrimiento
• Refrigeración
• Limpieza de piezas y cintas transportadoras
• Control de espuma
• Limpieza de alto impacto

Ventajas

• Chorro de alto impacto
• Distribución uniforme con bordes ahusados para solapamiento
• Construcción monobloque duradera sin piezas internas

Materiales

• Latón

Cómo funcionan las boquillas de abanico plano
Al salir el fluido por el orificio elíptico de la boquilla, se forma una lámina fina y plana que produce un patrón de pulverización en forma de abanico con control del tamaño de gota.

Dimensiones y rendimiento — Datos clave (modelos 1/4 NPT)
Tamaño de tubería: 1/4"
A (in/mm): 1.06" / 27.0 mm
B (in/mm): 0.56" / 14.3 mm
Peso (oz/g) Metal: 1.50 oz / 42.5 g
Conexión de entrada: 1/4 NPT
Ángulos de pulverización: 30°, 65°, 80°, 120°

Grupo de rendimiento — K Factor 0.0791 (modelos: 6039856, 6044390, 6020398, 6027632)
K Factor: 0.0791
Caudal (GPM): 5 PSI = 0.18; 10 PSI = 0.25; 15 PSI = 0.31; 20 PSI = 0.35; 30 PSI = 0.43; 40 PSI = 0.50; 60 PSI = 0.61; 80 PSI = 0.71; 100 PSI = 0.79
Diámetro de orificio equivalente: 0.057 in

Grupo de rendimiento — K Factor 0.158 (modelos: 6003572, 6005653, 6009320, 6006482)
K Factor: 0.158
Caudal (GPM): 5 PSI = 0.35; 10 PSI = 0.50; 15 PSI = 0.61; 20 PSI = 0.71; 30 PSI = 0.87; 40 PSI = 1.00; 60 PSI = 1.22; 80 PSI = 1.41; 100 PSI = 1.58
Diámetro de orificio equivalente: 0.080 in

Grupo de rendimiento — K Factor 0.316 (modelos: 6020542, 6003868, 6009566, 6005313)
K Factor: 0.316
Caudal (GPM): 5 PSI = 0.71; 10 PSI = 1.00; 15 PSI = 1.22; 20 PSI = 1.41; 30 PSI = 1.73; 40 PSI = 2.00; 60 PSI = 2.45; 80 PSI = 2.83; 100 PSI = 3.16
Diámetro de orificio equivalente: 0.109 in

Grupo de rendimiento — K Factor 0.474 (modelos: 6013112, 6008836, 6005921, 6003113)
K Factor: 0.474
Caudal (GPM): 5 PSI = 1.06; 10 PSI = 1.50; 15 PSI = 1.84; 20 PSI = 2.12; 30 PSI = 2.60; 40 PSI = 3.00; 60 PSI = 3.67; 80 PSI = 4.24; 100 PSI = 4.74
Diámetro de orificio equivalente: 0.141 in

Grupo de rendimiento — K Factor 0.632 (modelos: 6004735, 6010893, 6009858, 6014763)
K Factor: 0.632
Caudal (GPM): 5 PSI = 1.41; 10 PSI = 2.00; 15 PSI = 2.45; 20 PSI = 2.83; 30 PSI = 3.46; 40 PSI = 4.00; 60 PSI = 4.90; 80 PSI = 5.66; 100 PSI = 6.32
Diámetro de orificio equivalente: 0.156 in

Grupo de rendimiento — K Factor 0.791 (modelos: 6013265, 6014774, 6004072, 6010699)
K Factor: 0.791
Caudal (GPM): 5 PSI = 1.77; 10 PSI = 2.50; 15 PSI = 3.06; 20 PSI = 3.54; 30 PSI = 4.33; 40 PSI = 5.00; 60 PSI = 6.12; 80 PSI = 7.07; 100 PSI = 7.91
Diámetro de orificio equivalente (mm): 2.03 mm

Grupo de rendimiento — Factores K superiores (tablas L/min en la página)
Se proporcionan grupos de modelos adicionales en la página del producto con caudales en L/min y diámetros equivalentes en mm para variantes de mayor capacidad. Consulte las tablas específicas del modelo para valores en L/min y diámetros correspondientes.

Especificaciones / Datos técnicos

• Brand: BETE
• Series: NF series
• Product SKU (site): P6039856
• Ejemplos de modelos típicos: 6039856, 6044390, 6020398, 6027632 (varios ángulos y factores K disponibles)
• Conexión de entrada: 1/4 NPT
• Materiales: Latón (serie estándar)
• Ángulos de pulverización disponibles: 30°, 65°, 80°, 120°
• Construcción: Monobloque, sin piezas internas
• Peso típico (metal): ~1.50 oz (42.5 g) para variantes 1/4 NPT
• Factores K / Rangos de caudal: Múltiples factores K disponibles (ej. 0.0791, 0.158, 0.316, 0.474, 0.632, 0.791, etc.) con caudales tabulados para presiones de 5–100 PSI (o valores equivalentes en L/min)
• Características de pulverización: Gotas medianas a grandes formando una lámina fina en patrón de abanico; bordes ahusados para solapamiento
