Boquilla nebulizadora 6109975 MicroWhirl® (MW)

de humidificaciónde atomizaciónde refrigeración

Descripción
Las boquillas BETE MicroWhirl® (MW) proporcionan nebulización fina y generación de niebla mediante un diseño sin pasador y cámara de vórtice que garantiza atomización uniforme y funcionamiento sin goteo. Se suministran de serie con filtro de polipropileno de 70 micras; filtro opcional 200 mallas en acero inoxidable 316. Presión mínima de funcionamiento: 100 PSI (7 BAR).

Cómo funciona
La boquilla convierte la presión del fluido en energía cinética dentro de una cámara de remolino. La fuerza centrífuga descompone el líquido en gotas muy finas; a presiones bajas produce niebla fina y a presiones altas produce una niebla más densa. El diseño en remolino mejora la fiabilidad frente a los sistemas por impacto o por atomización con aire.

Aplicaciones

• Humedificación
• Humedecimiento de superficies
• Refrigeración de procesos
• Supresión de polvo
• Control de olores
• Eliminación de NOx / tratamiento de gases
• Evaporación y refrigeración por evaporación

Ventajas

• Atomización fina y consistente en distintos rangos de presión
• Construcción duradera sin pasador que reduce obstrucciones
• Funcionamiento sin goteo
• Filtro estándar de 70 µm en polipropileno; opcional 200‑malla 316 SS para fluidos exigentes
• Agujero para cable de seguridad para fijación

Materiales
Acero inoxidable 316 (cuerpo y piezas en contacto con el fluido para la serie MW).

Dimensiones y rendimiento (modelos 1/8 NPT)
Modelos: P6094622 | P6109975 | P6149734
Conexión de entrada: 1/8 NPT (todos los modelos listados)

Factor K (GPM): P6094622 = 0.00085; P6109975 = 0.00275; P6149734 = 0.00693

Ejemplos de caudal para P6094622 — GPM: 100 PSI = 0.009; 300 PSI = 0.015; 600 PSI = 0.021; 1000 PSI = 0.027; 1500 PSI = 0.033; 2000 PSI = 0.038; 2500 PSI = 0.043; 3000 PSI = 0.047

Ejemplos de caudal para P6094622 — LPM: 7 BAR = 0.032; 20 BAR = 0.055; 40 BAR = 0.077; 70 BAR = 0.102; 100 BAR = 0.122; 140 BAR = 0.145; 170 BAR = 0.160; 200 BAR = 0.173

Peso: P6094622 ≈ 0.025 oz (≈ 7.09 g).

Notas

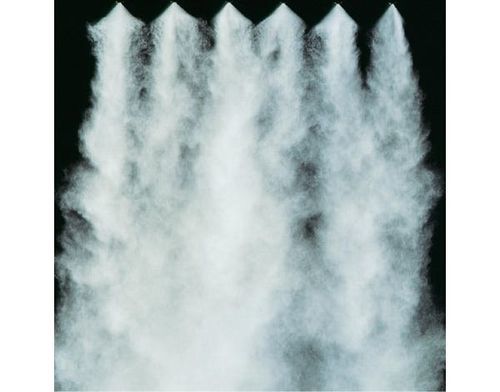

El patrón de pulverización y la suspensión de las gotas dependen de la presión de trabajo: presiones bajas favorecen nebulización fina (mayor permanencia en el aire), presiones altas generan niebla más densa. El comportamiento de las partículas varía con el flujo de aire ambiente.

Especificaciones / Datos técnicos

• Nombre comercial: MicroWhirl® (MW)
• Código / referencia: P6094622 (otros modelos: P6109975, P6149734)
• Presión mínima de funcionamiento: 100 PSI (7 BAR)
• Conexión de entrada: 1/8 NPT
• Filtro incluido: 70 µm polipropileno (estándar)
• Filtro opcional: 200‑malla Acero inoxidable 316
• Característica de seguridad: orificio para cable de seguridad disponible
• Material: Acero inoxidable 316 (partes en contacto con el fluido)
• Factor K (GPM) para P6094622: 0.00085
• Ejemplos de caudal para P6094622: 100 PSI = 0.009 GPM (0.032 LPM); 300 PSI = 0.015 GPM (0.055 LPM); 1000 PSI = 0.027 GPM (0.102 LPM)
• Peso: ~0.025 oz (≈ 7.09 g)
