Boquilla de pulverización 6193685 HydroClaw® (HC)

de limpiezapara líquidode acero inoxidable 316L

Descripción general
Esta boquilla estática de limpieza de tanques HydroClaw® (HC), conforme a la FDA y resistente a obstrucciones, permite el paso de partículas de hasta 1/4" (6,4 mm). Diseñada para aperturas compactas, ofrece un chorro uniforme de 360° y alto caudal a baja presión, adecuada para operaciones CIP.

Aplicaciones

• Limpia de forma efectiva y eficiente:
• Tanques de fermentación
• Tanques de cerveza clarificada y calderas
• Barriles, contenedores y tambores

Ventajas

• Amplio paso libre (hasta 1/4") para reducir obstrucciones
• Apta para fluidos de limpieza recirculados
• Fabricada en acero inoxidable 316L resistente a la corrosión y conforme a la FDA

Materiales

• Acero inoxidable 316L (conforme a la FDA)

Cómo funciona

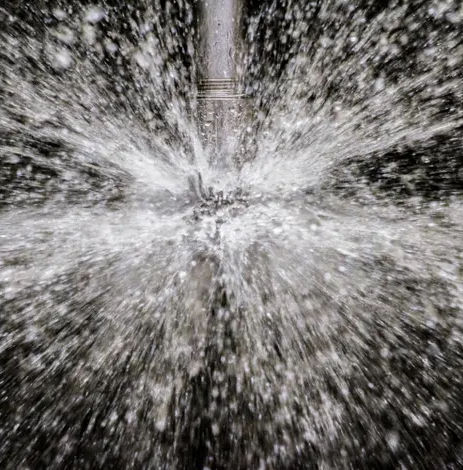

Las boquillas estacionarias (estáticas) no tienen piezas móviles. La geometría del HydroClaw® proporciona un paso libre considerable y genera chorros fuertes que se desvían mediante copas para formar un pulverizado uniforme de 360°, ofreciendo una acción de enjuague adecuada para suciedades de leves a moderadas.

Dimensiones y rendimiento (imperial)
Ángulo de pulverización: 360°
Modelos: 6193685, 6193688, 6195965
Opciones de conexión: 3/4 FNPT; Clip-on tubo 1"; Clip-on tubo 1-1/2"
A: 2.38" (todos los modelos)
B: 3.59" (6193685), 3.59" (6193688), 4.00" (6195965)
D: (6193685: n/a), 0.75" (6193688), 0.75" (6195965)
E: (6193685: n/a), 0.16" (6193688), 0.16" (6195965)
F: (6193685: n/a), 1.00" (6193688), 1.50" (6195965)
G (Paso libre): 0.25" (todos los modelos)
Peso: 15 oz (6193685), 14 oz (6193688), 18 oz (6195965)
Diámetro de cobertura @ 30 psi: 8' (aprox.)

Rendimiento (imperial - Caudal GPM)
A 25 psi: 6193685 = 33.4 GPM; 6193688 = 35.7 GPM; 6195965 = 35.7 GPM
A 30 psi: 6193685 = 36.6 GPM; 6193688 = 38.9 GPM; 6195965 = 38.9 GPM
A 35 psi: 6193685 = 39.5 GPM; 6193688 = 42.0 GPM; 6195965 = 42.0 GPM
A 40 psi: 6193685 = 42.0 GPM; 6193688 = 44.8 GPM; 6195965 = 44.8 GPM

Dimensiones y rendimiento (métrico)
A: 60.5 mm (todos los modelos)
B: 91.2 mm (6193685), 91.2 mm (6193688), 102 mm (6195965)
D: (6193685: n/a), 19.1 mm (6193688), 19.1 mm (6195965)
E: (6193685: n/a), 4.1 mm (6193688), 4.1 mm (6195965)
F: (6193685: n/a), 25.4 mm (6193688), 38.1 mm (6195965)
G (Paso libre): 6.4 mm (todos los modelos)
Peso: 416 g (6193685), 391 g (6193688), 504 g (6195965)
Diámetro de cobertura @ 2 BAR: 2.4 m (aprox.)

Rendimiento (métrico - Caudal LPM)
A 1.5 BAR: 6193685 = 119 LPM; 6193688 = 125 LPM; 6195965 = 125 LPM
A 2.0 BAR: 6193685 = 136 LPM; 6193688 = 145 LPM; 6195965 = 145 LPM
A 2.5 BAR: 6193685 = 152 LPM; 6193688 = 161 LPM; 6195965 = 161 LPM
A 3.0 BAR: 6193685 = 166 LPM; 6193688 = 176 LPM; 6195965 = 176 LPM

Especificaciones técnicas

• Brand: BETE
• Commercial name: HydroClaw® (HC)
• Product SKU (site): P6193685
• Material: Acero inoxidable 316L (conforme a la FDA)
• Ángulo de pulverización: 360°
• Máximo paso de partículas: hasta 1/4" (6,4 mm)
• Opciones de conexión: 3/4 FNPT; Clip-on tubo 1"; Clip-on tubo 1-1/2"
• Diseño: boquilla estacionaria (sin piezas móviles)
• Apta para fluidos de limpieza recirculados
• Diámetro de cobertura: ~8' a 30 psi (~2.4 m a 2 BAR)
• Caudales representativos: ver sección Dimensiones y rendimiento (imperial y métrico)
• Modelos disponibles en sitio: 6193685, 6193688, 6195965
