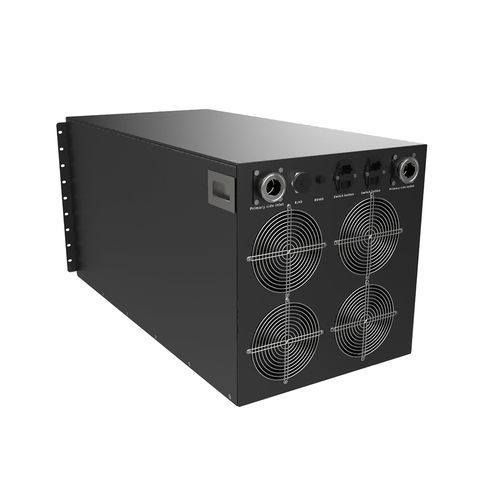

Refrigerador de líquidos EXT-CDU6AR

de agua glicoladapara centro de datosen bastidor

Descripción del producto
La unidad de distribución de refrigeración líquido-aire (LTA) montada en rack EXTRCOOL es una solución compacta en formato 4U/6U integrada en el rack para refrigeración líquida de alta densidad. Diseñada para servidores GPU de IA (compatible con NVIDIA GB200/GB300) y bucles de cold plate de alta potencia, combina la transferencia de calor líquido-aire directa, bombas y controles inteligentes en un formato de rack estándar para simplificar el despliegue sin infraestructura de agua refrigerada.

Ventajas técnicas clave

• Formato rack estándar Diseño 4U/6U que encaja en racks de servidor estándar para un despliegue eficiente en espacio y un piping simplificado hacia los cold plates.
• Rechazo directo de calor líquido-aire Disipa el calor de las bucles de refrigeración hacia el aire ambiente, eliminando la dependencia de sistemas de agua refrigerada de la instalación.
• Integración plug-and-play Tuberías, bombas e interfaces de control preconfiguradas reducen el tiempo de puesta en marcha y la complejidad de integración.
• Funcionamiento inteligente de velocidad variable Ventiladores y bombas ajustan su velocidad según la temperatura del refrigerante para reducir el consumo y mejorar la eficiencia del centro de datos (PUE).
• Fiabilidad de grado empresarial Componentes ensayados a presión en fábrica, sellos reforzados, detección de fugas y conmutación automática 1+1 de bombas para operación continua en cargas críticas.

Escenarios de aplicación ideales

• Actualización de centro de datos Ruta de bajo coste para añadir refrigeración líquida en instalaciones refrigeradas por aire sin agua refrigerada.
• Racks de densidad media a alta Soporta cargas de rack de 15–30 kW para servidores de entrenamiento IA y clústeres HPC (modelos desde 6 kW).
• Sedes Edge y Colocación Huella compacta de montaje en rack adecuada para entornos con espacio limitado.
• Arquitecturas de refrigeración híbridas Permite despliegues por fases combinando racks refrigerados por aire y por líquido.
• Clústeres IA pequeñas a medianas Refrigeración líquida simplificada y de bajo mantenimiento para despliegues GPU más pequeños.

Especificaciones del producto
Brand: EXTRCOOL
Model Series: CDU-LTA Rack Series
Cooling Type: Liquid-to-Air (LTA) direct heat rejection
Product Category: Rack-Mounted Cooling Distribution Unit
Form Factor: 4U / 6U standard rack
Compatible Systems: Server cold plate loops, rack-level liquid cooling manifolds
Place of Origin: Guangdong, China

Datos técnicos detallados (por modelo)
Part Numbers: EXT-CDU6AR / EXT-CDU15AR / EXT-CDU24AR / EXT-CDU30AR
Product Type: Liquid-to-Air Cooling Distribution Unit (L2A CDU)
Installation Type: In-rack
Rated cooling capacity: 6 kW / 15 kW / 24 kW / 30 kW
Coolant: PG25
Working environment (T & H): -10°C ~ 55°C / RH 5% ~ 90%
Storage environment (T & H): -45°C ~ 70°C / RH 5% ~ 93%
Display screen (inch): 4.3" / 4.3" / 7" / 7"
Approach temperature: 10°C
Primary side air or liquid temp. (in/out): 25°C / 35°C
Secondary side liquid temp. (out/in): 35°C / 45°C
Secondary side rated flow rate: 10 LPM / 25 LPM / 40 LPM / 50 LPM
Power Supply: AC 220V 50/60Hz
Dual power ATS: Yes
Leak Detection: Yes
Redundant Pump Automatic Switchover: 1+1
Power consumption: <0.3 kW / <1 kW / <1.5 kW / <3 kW
Bypass Online Replaceable Filter: No
Control type: PID control; adjusts fan speed and flow rate according to temperature
Communication: Modbus RTU & TCP/IP
Approx. Weight: 40 kg / 75 kg / 105 kg / 135 kg
Protection level: IP55
Dimensions (W x D x H) mm: 482 x 870 x 177.8 / 482 x 870 x 443 / 482 x 870 x 665 / 482 x 870 x 887

Preguntas frecuentes
1. ¿Para qué se utiliza una CDU LTA montada en rack? Una CDU LTA montada en rack disipa el calor de las bucles de refrigeración líquida hacia el aire ambiente dentro del rack, eliminando la infraestructura externa de rechazo de calor y simplificando el despliegue.
2. ¿Qué ventajas tiene frente a una CDU independiente? Las unidades montadas en rack ahorran espacio en el suelo, reducen la complejidad del piping y están probadas en fábrica para minimizar problemas en la instalación.
3. ¿Es compatible con todos los sistemas de cold plate de servidor? La CDU soporta presiones y temperaturas de bucle estándar y ofrece conexiones configurables para adaptarse a la mayoría de cold plates y manifolds de rack.

Especificaciones técnicas

• Brand: EXTRCOOL
• Model Series: CDU-LTA Rack Series
• Product Type: Liquid-to-Air Cooling Distribution Unit (L2A CDU)
• Form Factor: 4U / 6U rack-mount
• Rated capacities (models): 6 kW / 15 kW / 24 kW / 30 kW
• Part Numbers: EXT-CDU6AR, EXT-CDU15AR, EXT-CDU24AR, EXT-CDU30AR
• Coolant: PG25
• Secondary flow rates: 10 LPM / 25 LPM / 40 LPM / 50 LPM
• Power Supply: AC 220V 50/60Hz; Dual power ATS: Yes
• Control: PID control; Communication: Modbus RTU & TCP/IP
• Leak detection: Yes; Redundant pump: 1+1 automatic switchover
• Power consumption (per model): <0.3 kW / <1 kW / <1.5 kW / <3 kW
• Protection level: IP55
• Approx. Weight (per model): 40 kg / 75 kg / 105 kg / 135 kg
• Dimensions (W x D x H) mm (per model): 482 x 870 x 177.8 / 482 x 870 x 443 / 482 x 870 x 665 / 482 x 870 x 887
• Operating environment: -10°C ~ 55°C / RH 5% ~ 90%
• Storage environment: -45°C ~ 70°C / RH 5% ~ 93%
