Unidad de distribución de refrigeración líquido-aire

en bastidorpara centro de procesamiento de datos

Resumen

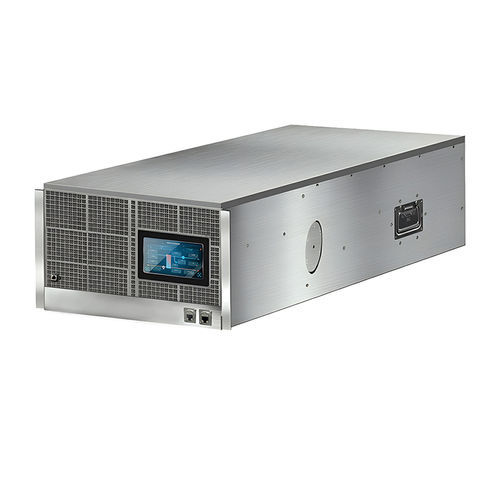

La unidad de distribución de refrigeración aire‑líquido EXTRCOOL (CDU) es una unidad híbrida compacta para montaje en rack diseñada para habilitar despliegues de servidores refrigerados por líquido en centros de datos refrigerados por aire sin grandes obras de infraestructura. Emplea un intercambiador aire‑líquido para disipar el calor de los servidores al aire de la sala. Su formato 6U admite cargas de hasta 13 kW para implementaciones por fases o configuraciones de refrigeración mixta.

Características y beneficios clave

• Refrigeración líquida «drop‑in» para instalaciones aireadas — evita circuitos de agua fría dedicados o reformas de salas, permitiendo adopción gradual de líquido.
• Diseño para rack 6U — compatible con racks de 19" estándar para optimizar el espacio en rack.
• Rendimiento en condiciones ambiente estándar — 13 kW a 25 °C ambiente con temperatura de suministro ≤ 40 °C en condiciones nominales.
• Construcción compatible y resistente a la corrosión — tuberías en acero inoxidable y intercambiadores en cobre adecuados para agua desionizada, propilenglicol 25 % y fluidos similares.
• Componentes redundantes — doble bomba (1+1), doble ventilador y doble alimentación (1+1, ATS) para reducir puntos únicos de fallo.
• Filtrado y monitorización — filtro integrado 100 μm y monitorización continua de temperaturas ambiente/extractor, temperaturas de suministro/retorno y presiones con control dinámico.
• Control local y remoto — HMI táctil de 7" para operación local; supervisión remota e integración BMS vía TCP/Modbus RS485; control de grupo vía CANBUS.
• Despliegue y mantenimiento simplificados — reposición de agua automática/manual y procedimientos de puesta en servicio optimizados.

Especificación del producto
Capacidad nominal de refrigeración: 13 kW (25 °C ambiente, HR50 %, temperatura de suministro 40 °C)
Volumen de aire: volumen máximo ≥ 2200 m³/h
Bomba de agua: diseño de doble bomba (redundancia 1+1)
Refrigerante: agua desionizada, solución de propilenglicol 25 %, otros fluidos compatibles
Rendimiento hidráulico: caudal 24 LPM; presión residual externa 1 bar
Circuito líquido: presión máxima de operación 1,5 bar; prueba de tubería 10 bar
Reposición: reposición automática de agua cuando la presión del sistema esté por debajo del ajuste
Filtro: filtro integrado 100 μm
Interfaz externa: panel trasero, interfaz mandril 1" y válvula de bola de conexión rápida convertible
Alimentación: doble fuente, ATS; 220 V AC (50/60 Hz) / 24 V DC
Consumo típico: 950 W
Controlador: controlador para refrigeración líquida, procesador ARM, RAM DDR, HMI táctil 7"
Firmware: firmware de control de refrigeración que monitoriza temperaturas y parámetros del circuito
Alarmas: presión, temperaturas de entrada/salida de aire, temperaturas del refrigerante, etc.
Comunicaciones: CANBUS para control de grupo; TCP/Modbus RS485 para integración BMS
Dimensiones: 445 x 960 x 266,7 mm (ancho x profundidad x alto)
Peso: neto ≈80–90 kg; peso en servicio 96 kg; peso de transporte 95 kg

Características / especificaciones técnicas

• Formato: montaje en rack 6U (19")
• Capacidad nominal: 13 kW (25 °C ambiente, suministro ≤ 40 °C)
• Volumen de aire máximo: ≥ 2200 m³/h
• Bombas: redundancia 1+1
• Compatibilidad de fluidos: agua desionizada, propilenglicol 25 %, otros
• Caudal: 24 LPM; presión residual externa: 1 bar
• Presión máxima del circuito: 1,5 bar; prueba de tubería: 10 bar
• Filtrado: 100 μm integrado
• Conexiones: mandril 1" posterior y conexión rápida convertible
• Alimentación: doble con ATS; 220 V AC / 24 V DC
• Consumo típico: 950 W
• Control y comunicaciones: ARM, DDR, HMI 7"; TCP/Modbus RS485; CANBUS
• Dimensiones: 445 x 960 x 266,7 mm
• Peso: neto ≈80–90 kg; operativo 96 kg; transporte 95 kg
