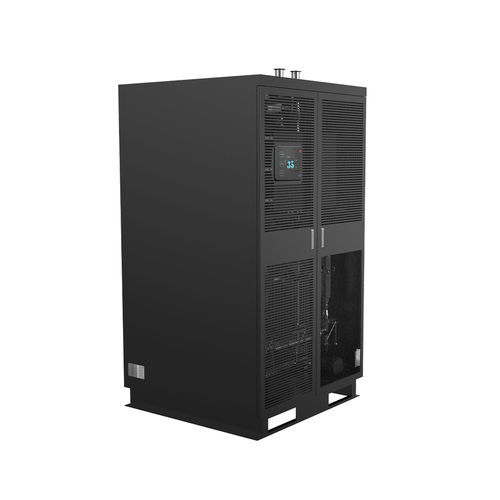

Refrigerador de líquidos EXT-CDU60AC

de agua glicoladapara CPUpara centro de datos

Descripción del producto
La Unidad de Distribución de Refrigeración Líquido-a-Aire (LTA) en formato armario EXTRCOOL es una CDU compacta y todo-en-uno diseñada para despliegues de refrigeración líquida de alta densidad en centros de datos de IA y HPC. Integra intercambio de calor líquido-aire, bombeo y controles inteligentes dentro de una huella estándar de rack, permitiendo una refrigeración líquida simplificada para centros de datos nuevos y modernizados. La unidad está diseñada para emparejarse con servidores GPU de alto rendimiento (p. ej., NVIDIA GB200/GB300 y servidores GPU de próxima generación) y ofrecer rendimiento térmico confiable para densidades de potencia por rack superiores a 30 kW, evitando la necesidad de infraestructura de agua helada.

Ventajas técnicas principales

• Formato armario todo-en-uno Combina intercambiadores de calor, ventiladores de alta presión estática, bombas de velocidad variable y un sistema de control inteligente en un solo armario para una integración plug-and-play sin fisuras.
• Rechazo de calor líquido-a-aire eficiente Disipa directamente el calor residual de los circuitos de cold plate de los servidores al aire ambiente, eliminando la necesidad de sistemas externos de agua helada y reduciendo la complejidad de la infraestructura.
• Diseño listo para rack y de ahorro de espacio Construido según dimensiones estándar de rack, la unidad encaja en distribuciones de centros de datos existentes y soporta instalación lado a lado con racks de servidores para simplificar la tubería.
• Control inteligente de velocidad variable Ajuste dinámico de ventiladores y bombas según la temperatura del refrigerante para minimizar el consumo energético y reducir el PUE del centro de datos.
• Confiabilidad de grado empresarial Componentes probados en fábrica y tuberías reforzadas diseñadas para operación hermética 24/7 en cargas críticas.

Especificaciones del producto (resumen)
Marca: EXTRCOOL
Serie de modelos: CDU-LTA Cabinet Series
Tipo de refrigeración: Líquido-a-Aire (LTA) Rechazo de calor directo
Categoría de producto: Unidad de distribución de refrigeración montada en rack
Sistemas compatibles: Circuitos cold plate de servidor, racks de refrigeración líquida
Lugar de origen: Guangdong, China
Números de pieza / variantes: EXT-CDU60AC | EXT-CDU120AC | EXT-CDU300AC | EXT-CDU600AC
Tipo de instalación: In Row
Capacidad de enfriamiento nominal (variantes): 60 kW | 120 kW | 300 kW | 600 kW
Refrigerante: PG25
Entorno de trabajo (T & H): -10°C ~ 55°C / HR 5% ~ 90%
Entorno de almacenamiento (T & H): -45°C ~ 70°C / HR 5% ~ 93%
Pantalla: Pantalla de 10.1"
Temperatura de aproximación: 10°C
Temp. lado primario aire o líquido (in/out): 25°C / 35°C
Temp. lado secundario líquido (out/in): 35°C / 45°C
Caudal nominal lado secundario (variantes): 100 LPM | 200 LPM | 500 LPM | 1000 LPM
Alimentación: AC220V 50/60Hz (variante pequeña) ; 3P AC380V 50/60Hz o 3P AC480V 60Hz (variantes grandes)
ATS de doble alimentación: Sí
Detección de fugas: Sí
Conmutación automática de bomba redundante: 1+1
Consumo eléctrico (aprox.): <3.5 kW | <6 kW | <15 kW | <30 kW
Filtro reemplazable en línea by-pass: Sí
Tipo de control: Control PID, ajusta el volumen de aire y la velocidad de flujo según la temperatura
Comunicación: Modbus RTU & TCP/IP
Peso aprox. (variantes): 350 kg | 480 kg | 850 kg | 1700 kg
Nivel de protección: IP55
Dimensiones (W x D x H) mm (variantes): 600 x 1200 x 2000 | 1200 x 1200 x 2000 | 3000 x 1200 x 2000 | 6000 x 1200 x 2000

Escenarios de aplicación ideales

• Reacondicionamiento de centros de datos tradicionales: Permite actualizaciones de refrigeración líquida rentables para instalaciones inicialmente refrigeradas por aire sin infraestructura de agua helada.
• Racks de densidad media-alta: Soporta cargas por rack de 15–30 kW para servidores de entrenamiento AI y clusters HPC.
• Centros de datos Edge & Colocation: El formato cabinet compacto se adapta a despliegues con espacio limitado.
• Arquitecturas de refrigeración híbridas: Adecuado para despliegues por fases que combinan racks refrigerados por aire y por líquido.
• Clusters AI de pequeña a mediana escala: Refrigeración simplificada y de bajo mantenimiento para despliegues GPU de menor escala.

Preguntas frecuentes

• ¿Para qué se utiliza una CDU líquido-a-aire? Una CDU LTA es una unidad compacta montada en rack que rechaza directamente el calor de las bucles de refrigeración líquida al aire ambiente, evitando sistemas de agua helada y simplificando los despliegues.
• ¿Cuáles son las ventajas de una CDU LTA en formato armario frente a unidades independientes? El formato armario permite la instalación lado a lado con racks de servidores, reduce la complejidad de tuberías, elimina la infraestructura externa de rechazo de calor y se prueba en fábrica para minimizar el tiempo de puesta en marcha en sitio.
• ¿Es compatible la unidad con sistemas de cold plate para servidores? La CDU cabinet soporta presiones y temperaturas estándar de las bucles líquidas y ofrece conexiones de brida personalizables para ajustarse a la mayoría de los sistemas de cold plate.

características / especificaciones técnicas

• Marca: EXTRCOOL
• Serie de modelos: CDU-LTA Cabinet Series
• Tipo de producto: Unidad de distribución de refrigeración líquido-a-aire (L2A CDU)
• Números de pieza: EXT-CDU60AC, EXT-CDU120AC, EXT-CDU300AC, EXT-CDU600AC
• Rango de capacidad de enfriamiento nominal: 60 kW a 600 kW (dependiente del modelo)
• Refrigerante: PG25
• Instalación: In-row / montaje en rack
• Caudal nominal lado secundario: 100–1000 LPM según variante
• Opciones de alimentación: AC220V 50/60Hz; 3P AC380V 50/60Hz; 3P AC480V 60Hz
• Bombas redundantes: Conmutación automática 1+1
• Detección de fugas: Sí
• Control: PID, ventiladores y bombas de velocidad variable
• Comunicación: Modbus RTU & TCP/IP
• Protección: IP55
• Peso aproximado: 350 kg a 1700 kg (dependiente de la variante)
• Dimensiones (W x D x H) mm: 600 x 1200 x 2000 hasta 6000 x 1200 x 2000 según variante
• Consumo eléctrico (aprox.): <3.5 kW a <30 kW según modelo
