Unidad de distribución de refrigeración líquido-líquido

en bastidorpara centro de procesamiento de datos

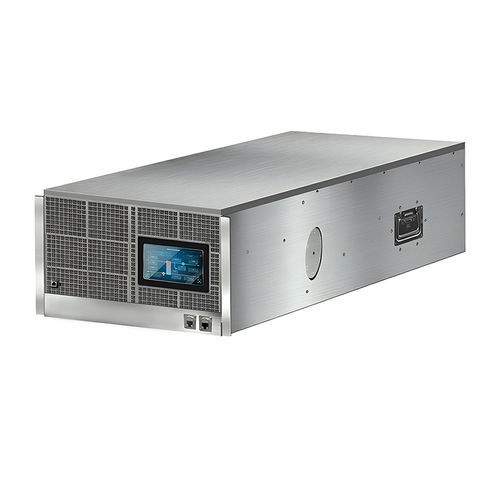

Descripción La unidad de distribución de refrigeración líquido‑líquido EXTRCOOL (CDU) es un módulo compacto montable en rack de 19 pulgadas, diseñado para centros de datos AI y empresariales de alta densidad. Proporciona un circuito de refrigerante aislado, de baja presión y ultralimpio para servidores refrigerados por líquido. Capacidad nominal: 50 kW (admite cargas térmicas superiores en despliegues de muy alta densidad). Utiliza un intercambiador líquido‑líquido de alta eficiencia para conectar las redes de agua fría de las instalaciones y los circuitos de refrigeración de los equipos IT.

Principales ventajas técnicas

• Arquitectura de doble bucle aislado Separación física entre el circuito de agua fría (primario) de la instalación y el circuito de refrigerante (secundario) de los equipos, garantizando refrigerante de baja presión y libre de contaminantes para evitar corrosión, incrustaciones y obstrucciones.
• Despliegue e integración flexibles Formato rack 19 pulgadas que permite montaje integrado en armario para instalaciones plug‑and‑play o despliegue independiente en gabinetes CDU dedicados para refrigeración centralizada.
• Diseño redundante para fiabilidad 24/7 Redundancia de bomba 1+1 para eliminar puntos únicos de fallo; redundancia de alimentación 1+1 para suministro continuo a componentes críticos.
• Filtración y intercambio térmico de alta eficiencia Filtro secundario integrado de 50 μm, lavable y de baja caída de presión; intercambiador de placas soldadas en cobre con estructura en S316 que ofrece alta transferencia térmica (típicamente 50 kW con ΔT ≈ 4 °C entre bucles).
• Instalación y mantenimiento sencillos Conexiones sanitarias rápidas en acero inoxidable y bridas de acoplamiento para integración de tuberías sin fugas y acceso de servicio simplificado; soporta control de diferencia de presión constante y control de flujo constante con modos manual y forzado.
• Monitorización inteligente y compatibilidad BMS Monitorización de estado en tiempo real y alarmas; conectividad multiprotocolo (Modbus/RS485, TCP/IP, SNMP) para integración con sistemas de gestión de edificio y gestión de racks.
• Funcionamiento eficiente energéticamente En la clase de 50 kW, consumo ≤700 W a caudal máximo; admite refrigeración con agua caliente para reducir PUE.

Especificaciones del producto Capacidad nominal de refrigeración: 50 kW
Capacidad de flujo secundario: 100 LPM (presión residual externa de la máquina 1 bar)
Refrigerante secundario: Etilenglicol / Propilenglicol (PG25) o fluido monofásico compatible
Refrigerante primario: Agua o solución de etilenglicol
Bomba de agua redundante: Redundancia 1+1
Caída de presión por un lado: 0,8 bar (condición típica: 80 LPM, 20 % etilenglicol)
Rango de temperatura secundario: 10–45 °C (control de punto de rocío)
Ejemplo de ΔT: 50 kW con ≈4 °C entre bucles
Consumo máximo de energía: ≤700 W a caudal máximo
Dimensiones (A x F x H): 175 mm x 445 mm x 900 mm; peso en seco: 65 kg
Ruido (3 m): <58 dBA
Alimentación: CA monofásica 85–265 V, 50/60 Hz; admite doble alimentación
Conexión primaria: Mandril sanitario 1‑1/2"
Volumen solución primaria: 6 litros
Conexión secundaria: Mandril sanitario 1‑1/2", opción de conexión rápida
Filtro secundario: 50 μm integrado, lavable
Volumen solución secundaria: 10 litros
Medición de caudal: Monitorización de caudal primario y secundario
Sensores de presión: Retorno secundario, presión de suministro, diferencial de filtro, diferencial del sistema
Sensores de temperatura: Entrada primaria, suministro secundario (redundancia 1+2) y retorno
Otros sensores: Temperatura y humedad de sala
Gestión de agua: Relleno automático (bomba), purga manual
Vaso de expansión: 1 litro
Comunicación: RS485 RTU Modbus, TCP/IP, SNMP

Especificaciones técnicas

• Tipo: CDU líquido‑líquido en acero inoxidable, rack 19"
• Refrigeración nominal: 50 kW
• Flujo/presión típicos: 100 LPM a 1 bar residual; ΔP típico 0,8 bar a 80 LPM
• Fluidos compatibles: Agua, etilenglicol, propilenglicol (PG25)
• Redundancia: Bombas 1+1; alimentación doble
• Potencia máxima: ≤700 W
• Dimensiones: 175 × 445 × 900 mm; peso 65 kg (seco)
• Nivel sonoro: <58 dBA a 3 m
• Conexiones: Mandril sanitario 1‑1/2" (primario/secundario), opción rápida
• Supervisión y comunicaciones: Juego de sensores y RS485/TCP‑IP/SNMP
