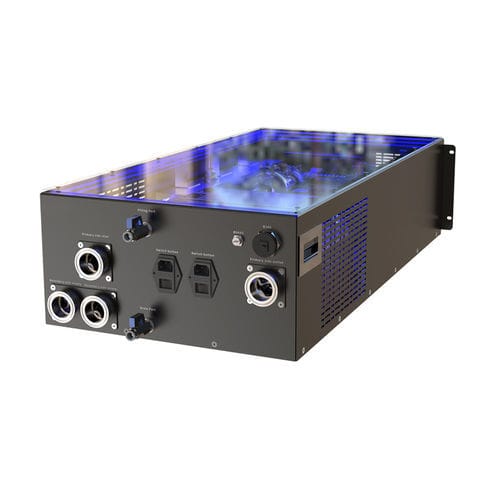

Refrigerador de líquidos EXT-CDU35LR

de aguade agua glicoladapara sala informática

Resumen
La Unidad de Distribución de Refrigeración en Rack líquido-a-líquido (L2L) EXTRCOOL es una CDU compacta de 4U estándar diseñada para implementaciones de refrigeración líquida de alta densidad en centros de datos AI y HPC. Diseñada para emparejarse con servidores GPU NVIDIA GB200/GB300 y de próxima generación, permite una transferencia de calor eficiente entre los circuitos de placas frías de los servidores y los sistemas de agua fría de la instalación, soportando densidades de potencia por rack de hasta 100 kW y más.

Titular de característica clave
Unidad CDU de enfriamiento líquido-a-líquido 4U montada en rack para bucles de refrigeración de alta densidad

Ventajas técnicas principales

• Factor de forma compacto para rack: Diseño 4U estándar que encaja directamente en racks de servidores, eliminando la necesidad de espacio en el suelo y simplificando la integración con redes de agua fría.
• Intercambio de calor líquido-a-líquido eficiente: Intercambiadores de placas de alto rendimiento que transfieren calor residual desde los bucles de servidor al sistema de agua fría, soportando altas cargas térmicas para clusters AI densos.
• Supervisión y control integrados: HMI táctil frontal con monitorización en tiempo real de temperatura, flujo y presión; compatible con gestión remota e integración BMS.
• Implementación plug-and-play: Tuberías, bombas y sensores preconfigurados que permiten conexión rápida a colectores de servidor y a la red de agua fría de la instalación, reduciendo el tiempo de puesta en marcha.
• Diseño resistente a fugas de nivel empresarial: Conexiones reforzadas y componentes probados a presión en fábrica para garantizar operación fiable 24/7.

Especificaciones del producto (representación)
Atributo: Especificación
Brand: EXTRCOOL
Model Series: CDU-L2L Rack Series
Tipo de refrigeración: Intercambio térmico líquido-a-líquido (agua fría)
Categoría de producto: Unidad de distribución de refrigeración en rack (CDU)
Factor de forma: 4U rack estándar
Sistemas compatibles: Circuitos cold plate de servidores, redes de agua fría
Lugar de origen: Guangdong, China

Opciones de número de modelo: EXT-CDU35LR; EXT-CDU50LR; EXT-CDU100LR; EXT-CDU120LR; EXT-CDU150LR; EXT-CDU200LR; EXT-CDU250LR
Tipo de instalación: In-rack
Capacidad frigorífica nominal (por modelo): 35 kW; 50 kW; 100 kW; 120 kW; 150 kW; 200 kW; 250 kW
Refrigerante: PG25
Ambiente de trabajo (T & H): -10°C ~ 55°C / HR 5~90%
Ambiente de almacenamiento (T & H): -45°C ~ 70°C / HR 5~93%
Pantalla: 4.3" (modelos pequeños) o 7" (modelos grandes)
Temperatura de approach: 5°C
Temperatura lado primario (entrada/salida): 35°C / 45°C
Temperatura lado secundario (salida/entrada): típico 40°C/45°C o 40°C/50°C según modelo
Caudal nominal lado secundario (por modelo): 120 LPM; 160 LPM; 160 LPM; 190 LPM; 240 LPM; 320 LPM; 400 LPM
Alimentación: AC220V 50/60Hz (algunos modelos soportan 3P AC380V 50/60Hz o 3P AC480V 60Hz)
ATS de doble alimentación: Sí
Detección de fugas: Sí
Cambio automático de bomba redundante: 1+1
Consumo eléctrico (por modelo): <0.8 kW; <0.8 kW; <0.8 kW; <1 kW; <2.5 kW; <2.8 kW; <3 kW
Filtro reemplazable en línea (bypass): No
Tipo de control: Control PID, ajusta caudal según temperatura
Comunicación: Modbus RTU & TCP/IP
Peso aproximado (por modelo): 50 kg; 65 kg; 75 kg; 85 kg; 80 kg; 100 kg; 110 kg
Nivel de protección: IP55
Dimensiones (W x D x H) mm (por modelo): 482 x 870 x 177.8; 482 x 870 x 177.8; 482 x 870 x 177.8; 482 x 870 x 217.2; 482 x 870 x 217.2; 482 x 870 x 265; 482 x 870 x 265

Escenarios de aplicación ideales

• Centros de datos AI a gran escala: Soporta implementaciones de refrigeración líquida de alta densidad para clusters GPU GB200/GB300.
• Instalaciones HPC y supercomputación: Proporciona refrigeración fiable para cargas de cálculo científico y simulaciones de ingeniería.
• Centros de datos de nueva construcción con refrigeración líquida: Optimizado para instalaciones con infraestructura de agua fría existente.
• Racks de ultra‑alta densidad: Soporta cargas de rack de 50 kW+ para servidores AI de próxima generación.
• Arquitecturas modulares de refrigeración líquida: Ideal para despliegues escalables e incrementales.

Por qué elegir EXTRCOOL Rack-Mounted L2L CDU
El formato en rack elimina la necesidad de CDUs independientes, ofreciendo una solución de alta capacidad y ahorro de espacio. La CDU L2L de EXTRCOOL combina intercambio térmico eficiente, monitorización integrada y una instalación simplificada para cumplir con las exigencias de las cargas críticas AI y HPC, asegurando operación estable y eficiente durante todo el año.

Preguntas frecuentes
1. ¿Para qué se utiliza una CDU L2L montada en rack?
Una CDU L2L montada en rack transfiere el calor residual de los circuitos de refrigeración líquida de los servidores al sistema de agua fría de la instalación en un formato compacto, ideal para centros de datos con limitaciones de espacio y redes de agua fría.

2. ¿Cuáles son los beneficios de una CDU en rack frente a una CDU independiente?
El diseño en rack se instala directamente en las bahías de servidores, reduce la complejidad de las tuberías, evita la necesidad de espacio en el suelo y se somete a pruebas de fábrica para minimizar problemas en sitio.

3. ¿Es compatible la unidad con sistemas de agua fría estándar?
La CDU L2L en rack soporta presiones y temperaturas típicas de agua fría y ofrece opciones de conexión personalizables para adaptarse a la mayoría de redes de agua fría.

Especificaciones técnicas

• Brand: EXTRCOOL
• Model Series: CDU-L2L Rack Series
• Factor de forma: 4U rack-mount
• Tipo de refrigeración: Líquido-a-líquido (L2L) intercambio térmico con agua fría
• Capacidad nominal: 35 kW–250 kW (según modelo)
• Refrigerante: PG25
• Caudal lado secundario: 120–400 LPM (según modelo)
• Control: PID, Modbus RTU & TCP/IP
• Redundancia: Conmutación de bomba 1+1, ATS de doble alimentación
• Detección de fugas: Sí
• Protección: IP55
• Peso aproximado: 50–110 kg (según modelo)
• Dimensiones (W x D x H): 482 x 870 x 177.8 / 217.2 / 265 mm (según modelo)
