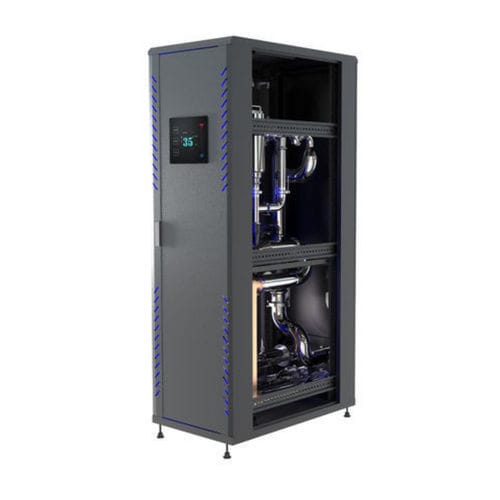

Refrigerador de líquidos EXT-CDU300LC

de aguade agua glicoladapara sala informática

Descripción general
La unidad de distribución de refrigeración líquido-a-líquido (L2L) en formato armario EXTRCOOL es una solución de suelo diseñada para refrigeración líquida crítica en centros de datos AI y HPC. Interconecta los circuitos de placas frías de los servidores con los sistemas de agua enfriada de la instalación para admitir clústeres GPU de alta densidad y cargas de rack de varios megavatios.

Ventajas técnicas principales

• Intercambio térmico L2L de alta capacidad — Intercambiadores de placas que transfieren el calor residual de los circuitos de los servidores a las redes de agua enfriada para capacidades de refrigeración multi‑MW.
• Diseño de armario instalado en suelo y escalable — Huella compacta con capacidad de expansión modular y operación en paralelo para demandas crecientes.
• Sistemas integrados en fábrica — Bombas de velocidad variable preensambladas, medidores de flujo de precisión, sensores de presión y detección de fugas para un despliegue rápido.
• Control y monitorización inteligente — IHM táctil con datos en tiempo real de temperatura, flujo y presión; admite gestión remota e integración con BMS.
• Disponibilidad de nivel empresarial — Diseño para operación continua 24/7 con bombas redundantes, tubería resistente a la corrosión y conexiones estancas.

Especificaciones del producto (resumen)
Brand : EXTRCOOL
Model Series : CDU-L2L Cabinet Series
Cooling Type : Liquid-to-Liquid (L2L) chilled-water heat exchange
Product Category : Floor-Standing Cooling Distribution Unit
Compatible Systems : Server cold-plate loops; chilled-water networks
Place of Origin : Guangdong, China

Escenarios de aplicación ideales

• Centros de datos AI a gran escala — Soporta despliegues de refrigeración líquida multi‑MW para NVIDIA GB200/GB300 y clústeres GPU de nueva generación.
• HPC y supercomputación — Refrigeración de alta capacidad para cómputo científico y cargas de simulación.
• Instalaciones nuevas con refrigeración líquida — Optimizado para infraestructuras con agua enfriada.
• Racks de ultra‑alta densidad — Soporta cargas de rack superiores a 50 kW para servidores de nueva generación.
• Arquitecturas de refrigeración escalables — Diseño modular permite expansión incremental.

Por qué EXTRCOOL Cabinet-Style L2L CDU
La CDU en formato armario combina intercambio térmico eficiente, controles integrados y un formato de chasis escalable para ofrecer rechazo de calor fiable y de alta capacidad en despliegues exigentes de AI y HPC, con supervisión remota e integración a instalaciones.

Preguntas frecuentes (selección)

• ¿Para qué se usa una CDU líquido-a-líquido? Transfiere el calor residual de las bucles líquidas de los servidores a los sistemas de agua enfriada de la instalación para posibilitar el rechazo de calor a alta capacidad.
• ¿Por qué elegir una CDU en formato armario L2L? Las armarios de suelo ofrecen gran capacidad de refrigeración, escalabilidad modular y monitorización integrada, adecuadas para grandes centros de datos AI/HPC con redes de agua enfriada.
• ¿Es compatible con sistemas de agua enfriada estándar? Sí. La unidad admite presiones y temperaturas estándar de agua enfriada; las conexiones son personalizables para ajustarse a la red de la instalación.

Especificaciones técnicas

• Modelos y potencias nominales: EXT-CDU300LC — 300 kW; EXT-CDU600LC — 600 kW; EXT-CDU1000LC — 1000 kW; EXT-CDU1600LC — 1600 kW; EXT-CDU2000LC — 2000 kW.
• Tipo de instalación: In Row.
• Refrigerante: PG25 (todos los modelos).
• Entorno de funcionamiento (T & H): -10°C ~ 55°C; HR 5%–90%.
• Entorno de almacenamiento (T & H): -45°C ~ 70°C; HR 5%–93%.
• Pantalla: pantalla táctil 10.1" (todos los modelos).
• Temperatura de aproximación: 5°C (todos los modelos).
• Temp. entrada/salida lado primario: 35°C / 45°C.
• Temp. lado secundario líquido (salida/entrada): 40°C / 50°C (todos los modelos).
• Caudal nominal secundario: EXT-CDU300LC — 500 LPM; EXT-CDU600LC — 1000 LPM; EXT-CDU1000LC — 1800 LPM; EXT-CDU1600LC — 2500 LPM; EXT-CDU2000LC — 3200 LPM.
• Alimentación: 3P AC 380V 50/60Hz; 3P AC 480V 60Hz.
• ATS de doble alimentación: Sí (todos los modelos).
• Detección de fugas: Sí (todos los modelos).
• Conmutación automática de bomba redundante: 1+1 (todos los modelos).
• Consumo eléctrico típico por modelo: <7.5 kW (300 kW); <12 kW (600 kW); <18 kW (1000 kW); <25 kW (1600 kW); <32 kW (2000 kW).
• Filtro reemplazable en línea con bypass: Sí (todos los modelos).
• Control: control PID; el caudal se ajusta según la temperatura.
• Comunicación: Modbus RTU & TCP/IP.
• Peso aprox.: EXT-CDU300LC — 550 kg; EXT-CDU600LC — 800 kg; EXT-CDU1000LC — 1300 kg; EXT-CDU1600LC — 1800 kg; EXT-CDU2000LC — 2200 kg.
• Nivel de protección: IP55 (todos los modelos).
• Dimensiones (W × D × H) mm: EXT-CDU300LC / EXT-CDU600LC — 600 × 1200 × 2000 mm; EXT-CDU1000LC / EXT-CDU1600LC — 1200 × 1500 × 2000 mm; EXT-CDU2000LC — 1200 × 1500 × 2200 mm.
