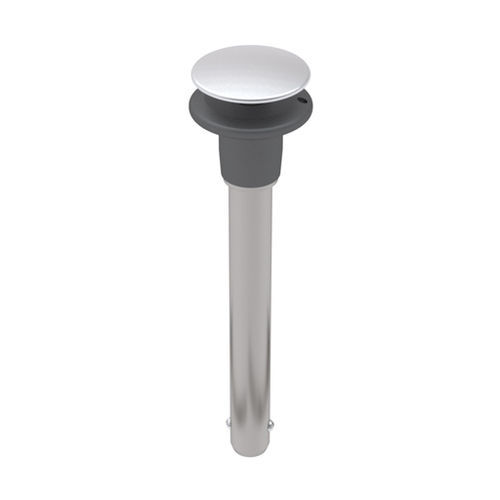

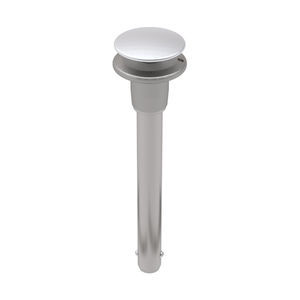

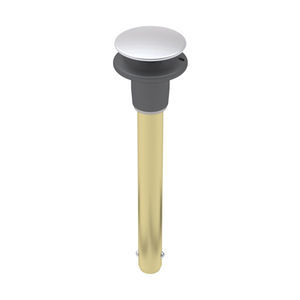

Pasador de liberación rápida con botón DACH series

de acero inoxidable

Estos pasadores de cierre rápido con bloqueo positivo tienen una amplia gama de usos en aplicaciones de fijación, localización y alineación. Los pasadores no se liberan hasta que se pulsa el botón del mango. Una vez pulsado el botón, las bolas se retraen en el vástago, lo que permite insertar o extraer el pasador dentro o fuera de un orificio. Los vástagos son de acero inoxidable 17-4. Los botones de accionamiento de la cúpula están fabricados en aluminio 2024-T4 y anodizados transparentes. Las empuñaduras son de aluminio 2024-T4 y están anodizadas en negro. El botón de accionamiento de cúpula ergonómico de gran tamaño facilita la instalación y la extracción. Los pasadores en otras longitudes de empuñadura están disponibles como pedidos especiales. Diámetro nominal: 3/16 pulg. Diámetro máximo: 0,1885 pulg. Diámetro Eje - Mín: .1870 pulg. Longitud de la empuñadura: 0,50 pulg. Anchura de las bolas: 0,220 pulg. Longitud hasta la parte superior de las bolas: 0,260 pulg. Altura Cabeza: 1.00 in. Diámetro Base del mango: .47 in. Altura de la base del mango: 63 pulg. Diámetro Botón: 0,75 pulg. Diámetro mango - borde: 0,81 pulg.
