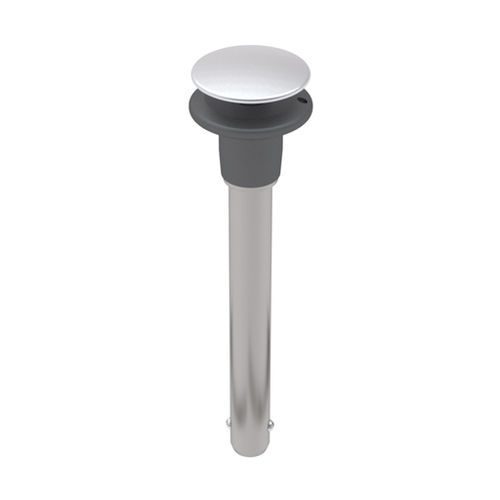

Pasador de liberación rápida con botón DACS series

de acero inoxidable

Estos pasadores de cierre rápido con bloqueo positivo tienen una amplia gama de usos en aplicaciones de fijación, localización y alineación. Los pasadores no se liberan hasta que se pulsa el botón del mango. Una vez pulsado el botón, las bolas se retraen en el vástago, lo que permite insertar o extraer el pasador dentro o fuera de un orificio. Los vástagos son de acero inoxidable de la serie 300. El acero inoxidable serie 300 no se recomienda en aplicaciones donde las fuerzas de cizallamiento son un factor. Los botones del actuador de cúpula están fabricados en aluminio 2024-T4 y anodizados transparentes. Las asas están fabricadas en aluminio 2024-T4 y anodizadas en negro. El gran botón de accionamiento ergonómico facilita la instalación y la extracción. Los pasadores en otras longitudes de empuñadura están disponibles como pedidos especiales Diámetro nominal 1/4 pulg. Diámetro máximo: 0,2485 pulg. Diámetro Eje - Mín: .2470 pulg. Longitud de la empuñadura: 0,50 pulg. Anchura de las bolas: 0,289 pulg. Longitud hasta la parte superior de las bolas: 0,290 pulg. Altura Cabeza: 1.00 in. Diámetro de la base del mango: 0,47 pulg. Altura de la base del mango: 63 pulg. Diámetro Botón: 0,75 pulg. Diámetro mango - borde: 0,81 pulg.
