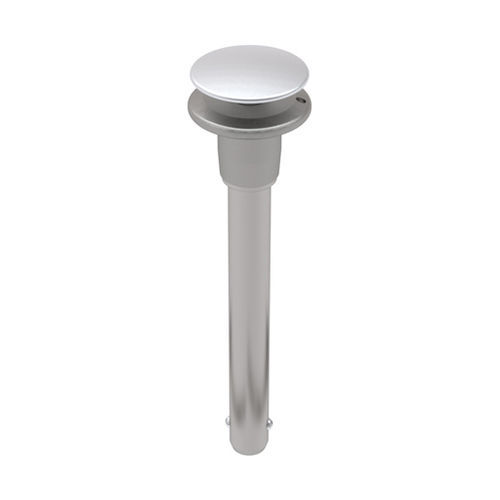

Pasador de liberación rápida con botón DCCH series

de acero inoxidable

Estos pasadores de cierre rápido con bloqueo positivo tienen una amplia gama de usos en aplicaciones de fijación, localización y alineación. Los pasadores no se liberan hasta que se pulsa el botón del mango. Una vez pulsado el botón, las bolas se retraen en el vástago, lo que permite insertar o extraer el pasador dentro o fuera de un orificio. Los vástagos son de acero inoxidable 17-4. Los actuadores de cúpula y los mangos son de acero inoxidable 303. El gran botón ergonómico del actuador de cúpula facilita la instalación y extracción. Los pasadores en otras longitudes de empuñadura están disponibles como pedidos especiales. Diámetro nominal 3/16 pulg. Diámetro máximo: 0,1885 pulg. Diámetro Eje - Mín: .1870 pulg. Longitud de la empuñadura: 0,50 pulg. Anchura de las bolas: 0,220 pulg. Longitud hasta la parte superior de las bolas: 0,260 pulg. Altura Cabeza: 1.00 in. Diámetro Base del mango: .47 in. Altura de la base del mango: 63 pulg. Diámetro Botón: 0,75 pulg. Diámetro mango - borde: 0,81 pulg.
