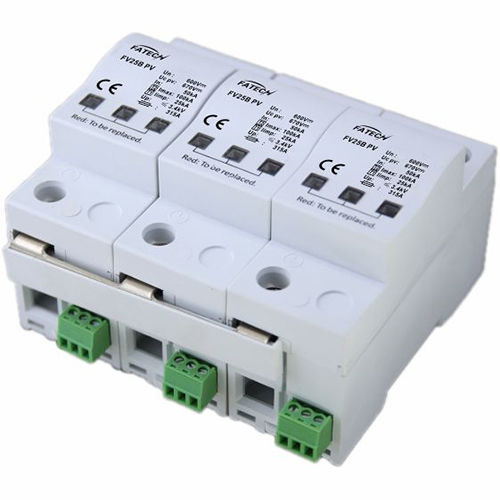

Protector de sobretensión de tipo 1 FV25B/3-600 PV S

con teleseñalizaciónpara instalación fotovoltaicaDC

1. Descripción Los descargadores de sobretensiones de CC de Fatech Electronic (CHINA) LTD se utilizan para la protección de sistemas fotovoltaicos en la red, y están disponibles en Uc pv hasta 1200Vdc, Clase I, Clase I+II, Clase II. Estos descargadores de sobretensión de CC enchufables tienen contactos de control remoto y una ventana de inspección para su opción. Se recomienda elegirlos con contactos de control remoto y 3 polos (tipo Y). 2. Características 1) Dispositivo de protección contra sobretensiones de CC utilizado para sistemas fotovoltaicos 2) Las partes centrales son componentes de varistores de óxido metálico con alta capacidad de descarga 3) Con control fiable gracias al seccionador Thermo Dynamic Control 4) Contacto de señalización remota para el dispositivo de control opcional 5)Indicación de averías mediante una marca roja en la ventana de inspección. 6)3 polos, tipo Y 3. Parámetros eléctricos 1) Clase de prueba según IEC/EN50539-11: Clase I/B/T1 2) Modo de protección: +/------PE, -/+-----PE, +/------- -/+ 3) Tipo de red: Sistema fotovoltaico 4) Tensión nominal 50(60)Hz Un: 600Vdc 5) Contenido máximo Tensión de funcionamiento para aplicación FV Uc pv: 670Vdc 6) Corriente máxima de descarga (8/20μs) Imax: 100kA 7) Corriente nominal de descarga (8/20μs) In: 25kA 8) Tiempo de respuesta tA: ≤25ns 9) Fusible de seguridad recomendado: 315A 10) Conexiones de E/S: Alambre multi-núcleo: 6-35mm2 11) Montaje: 35mm Riel simétrico (EN50022/DIN46277-3) 12) Rango de temperatura de funcionamiento / humedad / altitud: -40℃~+80℃/30%~90%/3000m 13) Grado de protección: IP20 14) Material de la carcasa: UL94V0 15) Indicador de desconexión: Indicador mecánico (Verde: OK, Rojo: reemplazar) 16) Contacto de control remoto: Opcional 17) Corriente de impulso (10/350μs) Iimp: 25kA
