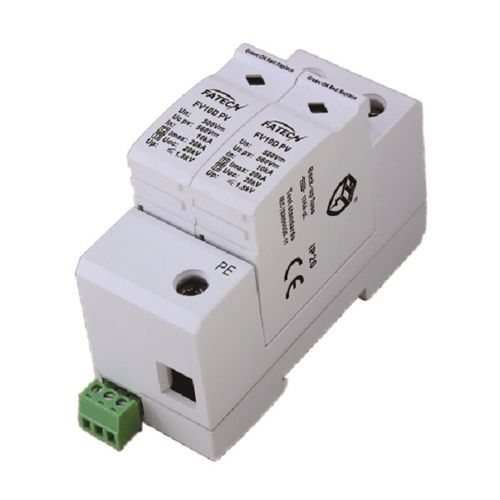

1. Descripción
Los descargadores de sobretensiones de CC de Fatech Electronic (CHINA) LTD se utilizan para la protección de sistemas fotovoltaicos en la red, y están disponibles en Uc pv hasta 1200Vdc, Clase I, Clase I+II, Clase II. Estos descargadores de sobretensión de CC enchufables tienen contactos de control remoto y una ventana de inspección para su opción. Se recomienda elegirlos con contactos de control remoto y 3 polos (tipo Y).
2. Características
1) Dispositivo de protección contra sobretensiones de CC utilizado para sistemas fotovoltaicos
2) Las partes centrales son componentes de varistores de óxido metálico con alta capacidad de descarga
3) Con control fiable gracias al seccionador Thermo Dynamic Control
4) Contacto de señalización remota para el dispositivo de control opcional
5)Indicación de averías mediante una marca roja en la ventana de inspección.
6)2 polos, tipo U
3. Parámetros eléctricos
1) Clase de ensayo IEC/EN/VDE: Clase III/D/T3
2) Modo de protección: +/------PE, -/+---PE
3) Tipo de red: Sistema fotovoltaico
4) Tensión nominal 50(60)Hz Un: 500Vcc
5) Corriente máxima de descarga (8/20μs) Imax: 20kA
6) Corriente nominal de descarga (8/20μs) In: 10kA
7) Tiempo de respuesta tA: ≤25ns
8) Fusible de seguridad recomendado: 125A
9) Conexiones de E/S: Alambre multi-núcleo: 4-25mm2
10) Montaje: 35mm Riel simétrico (EN50022/DIN46277-3)
11) Rango de temperatura de funcionamiento / humedad / altitud: -40℃~+80℃/30%~90%/3000m
12) Grado de protección: IP20
13) Material de la carcasa: UL94V0
14) Indicador de desconexión: Indicador mecánico (Verde: OK, Rojo: reemplazar)
15) Contacto de control remoto: Opcional
---
