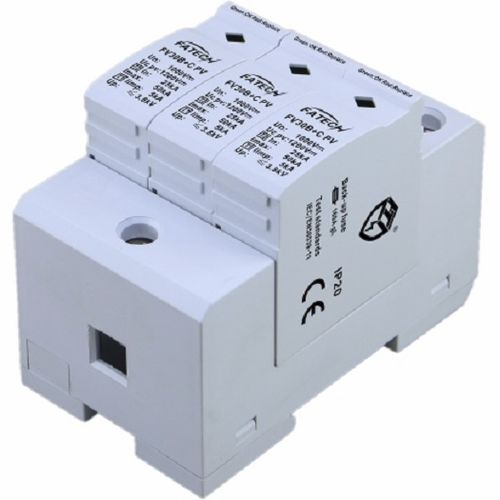

-Dispositivos de protección contra sobretensiones de CC especialmente utilizados para sistemas fotovoltaicos de menos de 1000Vdc.
-Los componentes del núcleo son varistores de óxido metálico con alta capacidad de descarga.
-Con control fiable gracias al seccionador Thermo Dynamic Control.
-Con contacto de señalización a distancia para el dispositivo de control.
-Indicación de fallos mediante marca roja en la ventana de inspección.
Protección SPD conforme a la norma EN50539-11/IEC61643-31 - Tipo 1+2
El tipo de instalación del SPD se ajusta a la norma EN50539-11/IEC61643-31 - ClaseI+II
El nivel de protección se ajusta a la norma DIN VDE0675-6 - B+C
Tipo de red - Sistemas fotovoltaicos Lado DC
Modo de protección - (+/-)-PE, (-/+)-PE
Consumo de energía en espera PC - ≤25 mVA
Corriente de descarga máxima (8/20μs) Imax - 50 kA
Corriente nominal de descarga (8/20μs) In - 25 kA
Corriente de descarga impuesta (10/350μs) Iimp - 5 kA
Nivel de protección de tensión Up - ≤3,8 kV
Resistencia de aislamiento Risol - >1000 MΩ
Tiempo de respuesta tA - ≤25 ns
Contacto de control remoto - SÍ
Indicador de desconexión - Indicador mecánico
(Verde: OK, Rojo: Reemplazar)
Área mínima del cable de conexión - 6mm2
Área máxima del cable de conexión - 35mm2
Lugar de instalación - Interior
Tipo de montaje - Carril DIN de 35mm según EN 60715
Color - Gris
Grado de protección - IP20
Material de la carcasa - UL94V-0
Temperatura ambiente - -40°C ~+80°C
Altitud - ≤2000 m (amsl (sobre el nivel medio del mar))
Humedad admisible - 30%~90%
---
