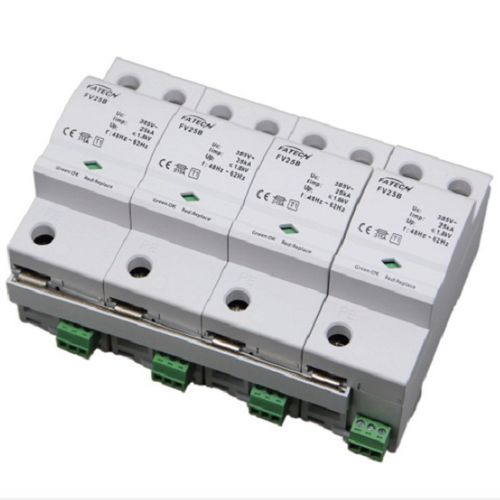

1.Características
1) Adopta un diseño único de construcción de sello con separación de chispas de varias capas, sin emisión de chispas fuera de la carcasa.
2) Con ventana de indicación de estado de funcionamiento y contactos de control remoto
3) Máxima tensión de funcionamiento continuo (Uc) 385V~
4) Principalmente utilizado en la zona de protección contra rayos (LPZ) 0 a 1, ampliamente utilizado en la construcción de líneas de entrada de ascensores, minerales, y así sucesivamente.
5) 3 fases, 4 polos.
2. Parámetros eléctricos
1) Clase de prueba IEC/EN/VDE: Clase I/B/T1
2) Tipo de red: TT, TN
3) Modo de protección: L1, L2, L3, N-PE
4) Tensión nominal 50(60)Hz Un: 380V~
5)Rated Tensión (Tensión máx. de funcionamiento) Uc: 385V~
6) Corriente de impulso (10/350us) Iimp: 25kA
Corriente de descarga (8/20μs) En: 25kA
8) Tiempo de respuesta tA: ≤100ns
9) Fusible de seguridad recomendado: 315A
10) Conexiones de E/S: L-N: Cable multi-núcleo:10-35mm2; PE: Multi-núcleo: > 16mm2
11) Montaje: 35mm Riel simétrico (EN50022/DIN46277-3)
12) Rango de temperatura de funcionamiento / humedad / altitud: -40℃~+80℃/30%~90%/3000m
13) Grado de protección: IP20
14) Material de la carcasa: UL94V0
15) Indicador de desconexión: Indicador mecánico (Verde: OK, Rojo: reemplazar)
16) Contacto de control remoto: Opcional
---
